Резьба — это поверхность, образованная при винтовом движении плоского контура по цилиндрической или конической поверхности. Если винтовое движение совершает точка, то производимую ею пространственную кривую называют винтовой линией (рис. 1).
Изображение резьбы на чертежах
Согласно ГОСТ 2.311-68, резьбы всех типов изображают условно.

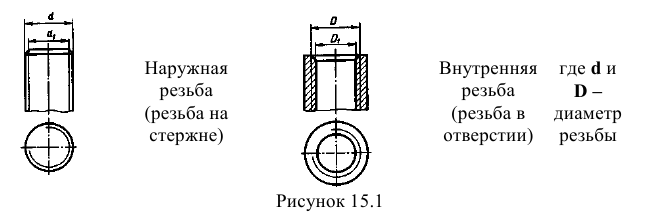

На стержне
Резьбу на стержне изображают сплошными основными линиями (s) по наружному диаметру и сплошными тонкими линиями
В отверстии

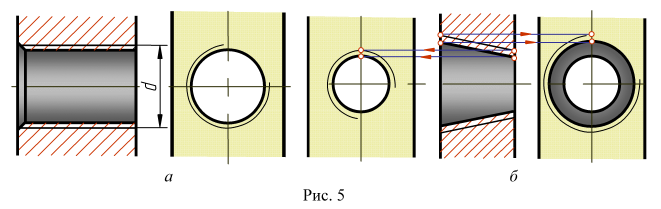

Резьбу в отверстии при выполнении разреза изображают сплошными основными линиями по внутреннему диаметру резьбы и сплошными тонкими — по наружному (рис. 5). На изображениях, полученных проецированием на плоскость, перпендикулярную оси отверстия, по наружному диаметру резьбы проводят дугу, приблизительно равную 3/4 окружности, разомкнутой в любом месте.
Границу резьбы в отверстии показывают сплошной основной линией, проводя ее до линий наружного диаметра резьбы.
Линии штриховки в разрезах и сечениях проводят до линий наружного диаметра резьбы на стержне и до линий внутреннего диаметра в отверстии, т. е. в обоих случаях до сплошных основных линий.

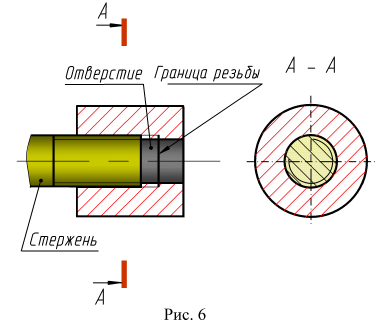

В соединении

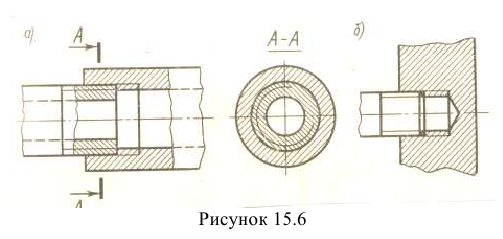

На разрезах резьбового соединения при изображении на плоскости, параллельной его оси, в отверстии показывают только ту часть резьбы, которая не закрыта резьбой стержня (рис. 6).

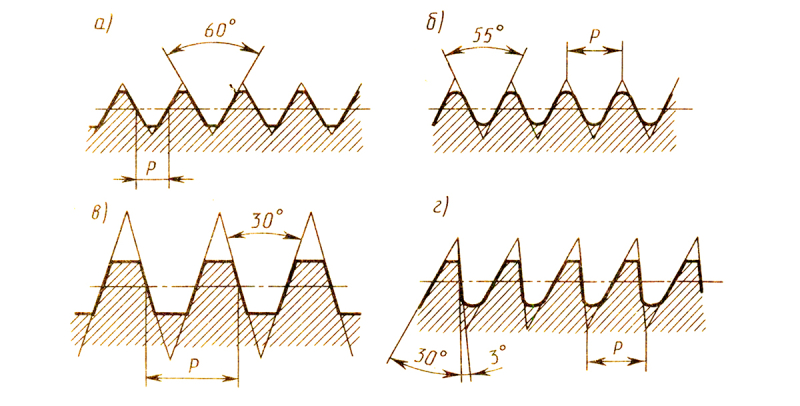

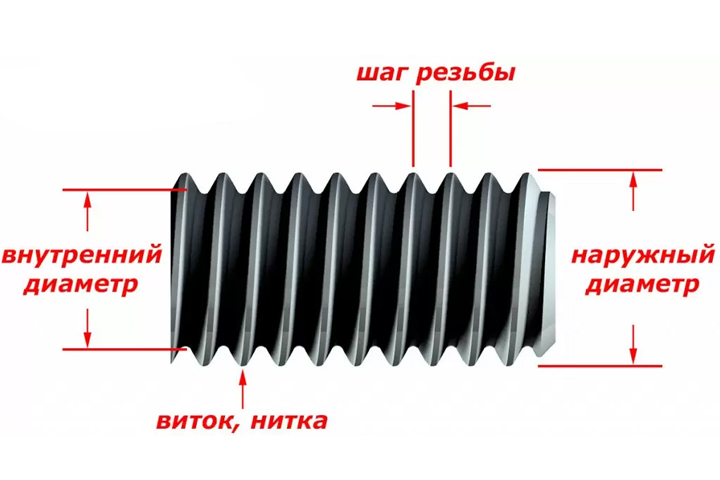

Основные параметры резьбы

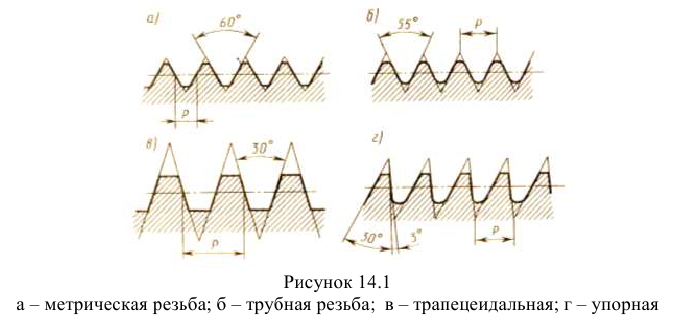

Классификация резьб
Крепежная резьба предназначена для неподвижного соединения деталей. В качестве крепежных используют метрические и дюймовые резьбы.
Крепежно-уплотнительные резьбы предназначены в основном для плотного, герметичного соединения деталей. К ним относят трубную и конические резьбы.
Ходовые резьбы применяют для передачи осевых усилий и движения в ходовых винтах токарных станков, грузоподъемных устройств и т. п. В качестве ходовых применяют трапецеидальные, упорные, прямоугольные резьбы. Они могут быть однозаходными и многозаходными.
Крепежные резьбы
Наибольшее распространение получили крепежные изделия. Их предназначение заключается в свинчивании и закреплении отдельных деталей.
Цилиндрические резьбы
Цилиндрическая трубная резьба – это разъёмное соединение, состоящее из спиралевидных канавок нарезанных внутри и снаружи деталей. Данный тип резьбы применяется для монтажа труб, фитингов, запорной и регулирующей арматуры, а также других элементов конструкции трубопроводов. Резьба имеет треугольное сечение с углом при вершине 55°.

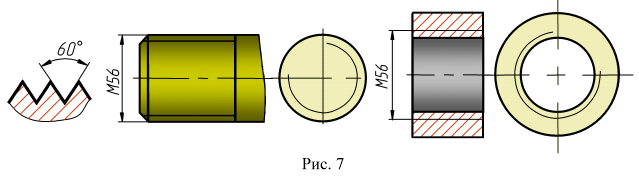

Резьба метрическая
Метрическая резьба стандартизована, имеет треугольный профиль с углом 60° при вершине.
Начиная с 6 мм, для каждого диаметра метрической резьбы предусмотрен один крупный шаг и несколько мелких.
В условное обозначение метрической резьбы с крупным шагом входит буква М и номинальный (наружный) диаметр резьбы в миллиметрах. Например, М 56 (рис. 7) означает, что резьба метрическая с крупным шагом, номинальным диаметром 56 мм (величина шага не указывается).
В условном обозначении метрической резьбы с мелким шагом дополнительно указывают шаг резьбы в миллиметрах (так как для одного номинального диаметра резьбы предусмотрено несколько мелких шагов), например:
Правое направление резьбы не указывается. Левое направление в условном обозначении указывают буквы LH, например:
Метрическая резьба может быть выполнена многозаходной.
В условное обозначение многозаходной резьбы входят: буква М, номинальный диаметр резьбы, числовое значение хода и в скобках буква Р с числовым значением шага.
Пример условного обозначения многозаходной метрической резьбы:
Левая резьба с теми же параметрами —
Резьба дюймовая
Дюймовая резьба для крепежных деталей стандартизована, но применяется, как правило, при изготовлении запасных деталей взамен изношенных (если они имели такую резьбу).
Профиль резьбы — равнобедренный треугольник с углом
Диаметр резьбы измеряется в дюймах. Один дюйм (1″) равен 25,4 мм.
При обозначении резьбы указывается ее наружный диаметр в дюймах. Например, дюймовая резьба диаметром
Резьба трубная

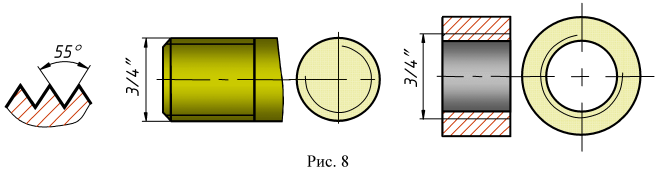

Трубная цилиндрическая резьба имеет треугольный профиль с углом
со скругленными вершинами и впадинами. Резьбу применяют в соединениях труб. Диаметр трубной резьбы измеряют в дюймах. Номинальный диаметр резьбы в дюймах — величина условная, так как ее значение не соответствует внешнему диаметру резьбы, как это принято для всех остальных резьб, а равно величине условного прохода
В условное обозначение трубной цилиндрической резьбы входит буква G, указывающая тип резьбы, и обозначение размера резьбы (т. е. размера внутреннего диаметра трубы, на которой резьба нарезана). Например, обозначение G1 (рис. 9, а) означает, что резьба трубная цилиндрическая нарезана на трубе с внутренним диаметром 25,4 мм (т. е. один дюйм). Обозначение внутренней трубной резьбы (рис. 9, б) расшифровывается как условное обозначение трубной цилиндрической резьбы в отверстии, в которое ввертывается труба с внутренним диаметром 25,4 мм (т. е. один дюйм). Условное обозначение для левой резьбы дополняется буквами LH. Например:
— трубная цилиндрическая резьба размера

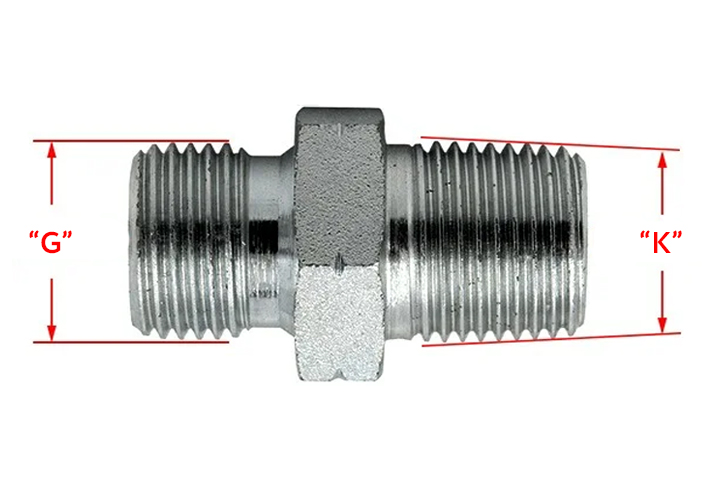

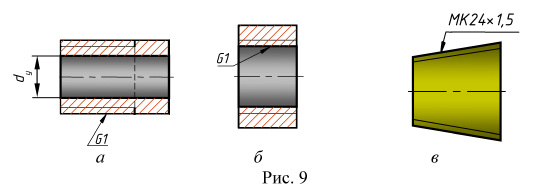

Обозначение трубной цилиндрической резьбы (рис. 9, а, б) и конических резьб (например, метрической, рис. 9, в) указывают на полках линий-выносок.
Конические резьбы

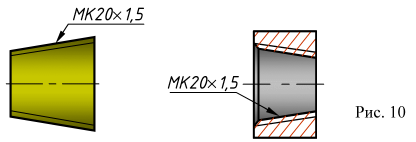

Резьба метрическая коническая с углом
При соединении внутренней цилиндрической резьбы с наружной конической обозначение дается в виде дроби:

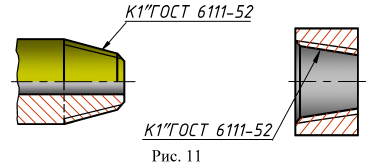

Коническая дюймовая резьба имеет треугольный профиль с углом

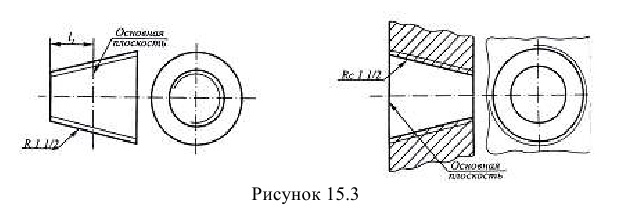

Трубная коническая резьба по ГОСТ 6211-81 имеет треугольный профиль с углом

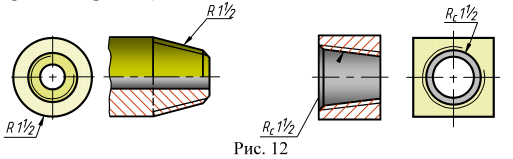

В условном обозначении трубной конической резьбы указывают тип резьбы (буквой R — для наружной резьбы, буквой Rc — для внутренней резьбы) и обозначение размера резьбы (условный диаметр в дюймах). Например,
-трубная коническая наружная резьба с условным диаметром
Ходовые резьбы

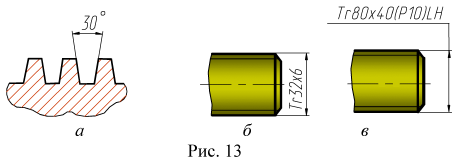

Трапецеидальная одноходовая резьба по ГОСТ 9484-81 имеет профиль в виде равнобочной трапеции с углом 30° между боковыми сторонами (рис. 13, а). Для каждого диаметра предусмотрено, как правило, три шага. В условном обозначении одноходовой трапецеидальной резьбы указывают буквы
наружный диаметр и шаг, например:
Многозаходная трапецеидальная резьба обозначается буквами
номинальным наружным диаметром резьбы, числовым значением хода и в скобках буквой Р и числовым значением шага. Между номинальным диаметром и значением хода резьбы ставят знак
Обозначение левой резьбы дополняют буквами LH, например:

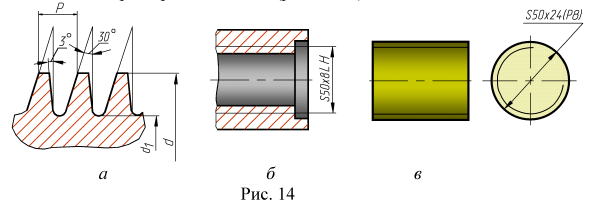

Упорная резьба по ГОСТ 10177-82 имеет профиль в виде неравнобочной трапеции с углом 3° рабочей стороны и 30° нерабочей (рис. 14, а). Как и трапецеидальная, упорная резьба при одном диаметре может иметь различные шаги. В условное обозначение упорной резьбы входят буква S (указывающая тип резьбы), номинальный наружный диаметр и шаг, например:
Для левой резьбы указывают буквы LH, например:
Условное обозначение многозаходной резьбы содержит букву S, номинальный наружный диаметр, значение хода, в скобках букву Р и значение шага, например:
Резьба прямоугольная (квадратная) не стандартизована. Так как резьба не стандартизирована, то на чертеже приводят все данные, необходимые для ее изготовления (рис. 15). Прямоугольная резьба имеет высокий КПД, но обладает меньшей прочностью по сравнению с трапецеидальной и упорной резьбой.
Специальные резьбы
Специальные резьбы бывают:
Классификация резьб, обозначение резьбы на чертеже
В машиностроении применяются стандартные цилиндрические и конические резьбы разных типов, отличающихся друг от друга назначением и параметрами. Основным элементом резьбы является её профиль (рисунок 14.1).

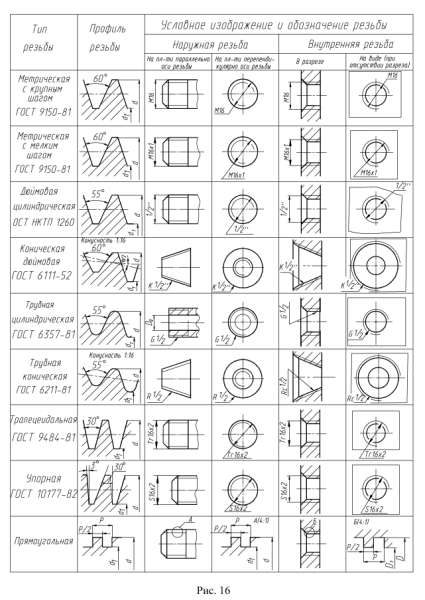

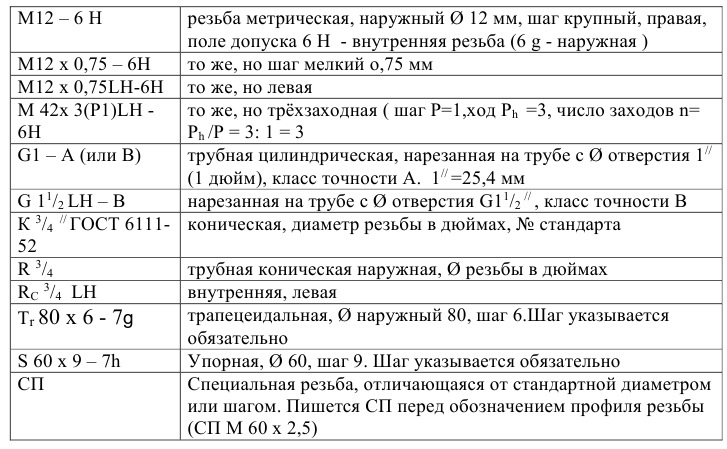

Обозначение резьбы включает в себя буквенное обозначение типа резьбы и параметры резьбы. При обозначении резьбы указывается её наружный диаметр (больший по размеру).
Для всех резьб, кроме конической и трубной цилиндрической, обозначения наносят к наружному (большему) диаметру и проставляют над размерной линией, на ее продолжении или на полке (рисунок 2).

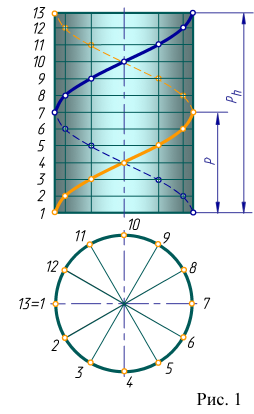

Винтовая линия. Основные параметры резьбы. Изображение резьбы
В технике широко применяются изделия с винтовыми поверхностями. Это крепежные изделия, применяемые для соединения деталей машин и механизмов (болты, гайки, винты, шпильки, детали с резьбой для соединения двух деталей), детали с винтовыми поверхностями, применяемые для преобразования вращательного движения в поступательное (червяк в паре с червячным колесом).

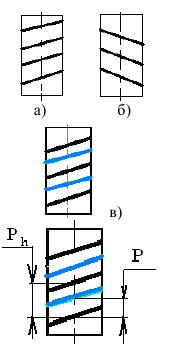

В зависимости от числа винтовых линий резьбы делятся на одно — и многозаходные.
На рисунке в) представлена двухзаходная резьба (n = 2)

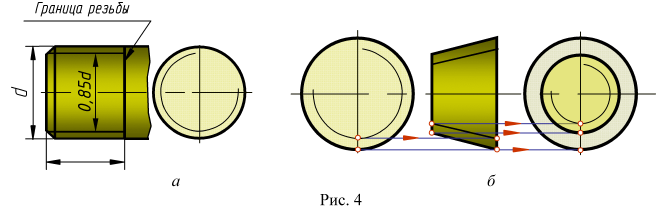

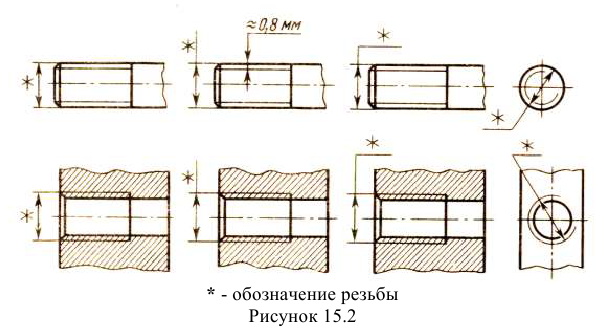

Вычерчивание проекции винтовой поверхности является весьма трудоемким процессом. Поэтому на чертежах резьба изображается условно — сплошной тонкой линией (впадины резьбы), причём на видах, где стержень или отверстие проецируются в виде окружности, резьбу изображают дугой окружности, приблизительно равной
Расстояние между сплошными основной и тонкой линиями — не менее 0,8 мм и не более шага резьбы.
Границу резьбы проводят до линии наружного диаметра резьбы сплошной основной толстой линией.
Невидимую резьбу показывают штриховыми линиями одной толщины по наружному и по внутреннему диаметру
Обозначение конических резьб и трубной цилиндрической относят к контуру резьбы (основная сплошная линия) и наносят только на полке линии-выноски (рисунок 15.3).

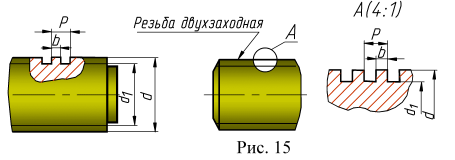

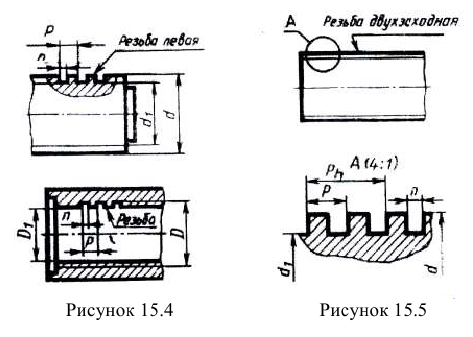

Прямоугольная резьба с нестандартным профилем изображается, как показано на рисунке 15.4, с нанесением всех размеров. Дополнительные сведения — число заходов, направление резьбы и т. д. — наносят на полке линии-выноски с добавлением слова «Резьба».
Элементы и параметры прямоугольной резьбы можно показывать и на выносном элементе (рисунок 15.5).
Следует твердо запомнить правило: в резьбовых соединениях, изображенных в разрезе, резьба стержня закрывает резьбу отверстия (рисунок 15.6 а,б). Обратить внимание на то, что на разрезах штриховка доводится до сплошных основных линий.

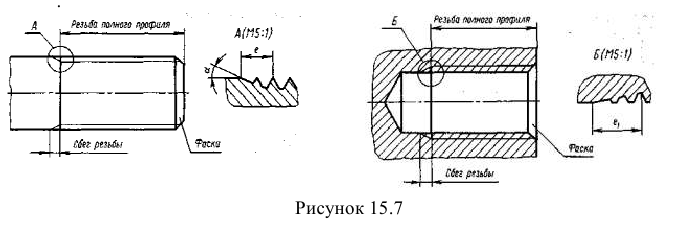

Сбег резьбы — это длина участка неполного профиля в зоне перехода от резьбы к гладкой части детали. Обычно его не изображают (рисунок 15.7)

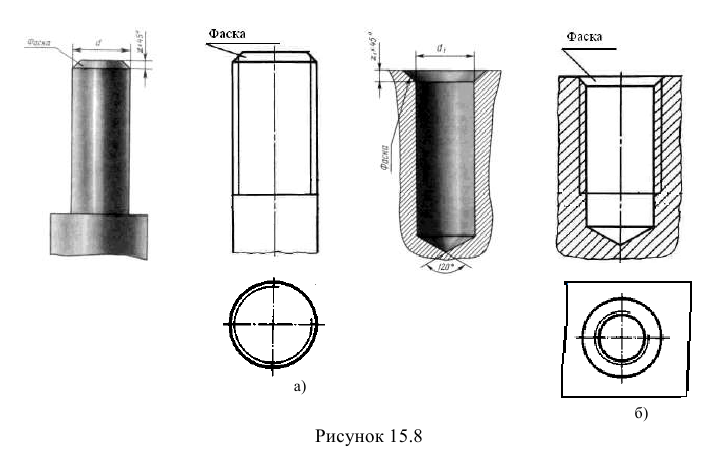

Фаска — Скошенная часть поверхности детали у торца или в местах перехода, облегчающая её сборку с другими деталями (скошенная кромка стержня или отверстия).
На стержне меньший диаметр фаски меньше внутреннего диаметра резьбы. В отверстии больший диаметр фаски больше наружного диаметра резьбы.
Линия резьбы должна пересекать линию фаски.
Фаски на стержне и в отверстии с резьбой на плоскости, перпендикулярной к оси стержня или отверстия, не изображают (рисунок 15.8 а и б).
Если фаска не под углом 45° , то обозначение фаски указывается величиной угла как приведено на рисунке 15.9

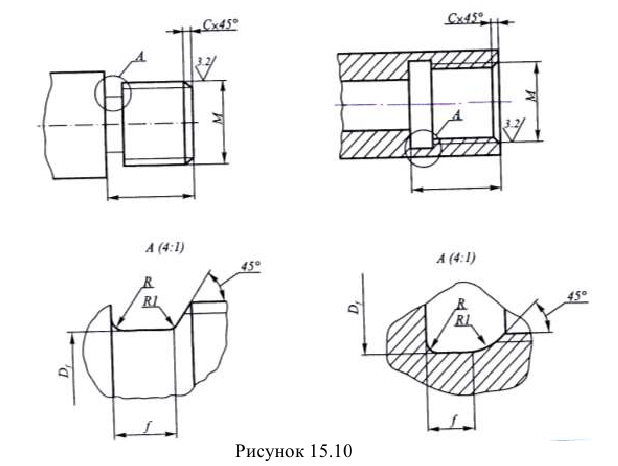

Наружные и внутренние проточки выполняются для выхода резьбонарезающего инструмента, чтобы резьба получалась полного профиля — без сбегов.
Размеры проточек наносят на выносных элементах в соответствии с ГОСТ 10549-80 в зависимости от шага резьбы
Стандартные резьбовые крепежные детали и их условные обозначения
Для соединения деталей применяются стандартные крепежные резьбовые детали: болты, винты, шпильки, гайки.
Резьбовые крепежные детали изготовляются по соответствующим стандартам и имеют, как правило, метрическую резьбу с крупным шагом, реже с мелким.
Каждая крепежная деталь имеет условное обозначение, в котором отражаются: класс точности, форма, основные размеры, материалы и покрытие.

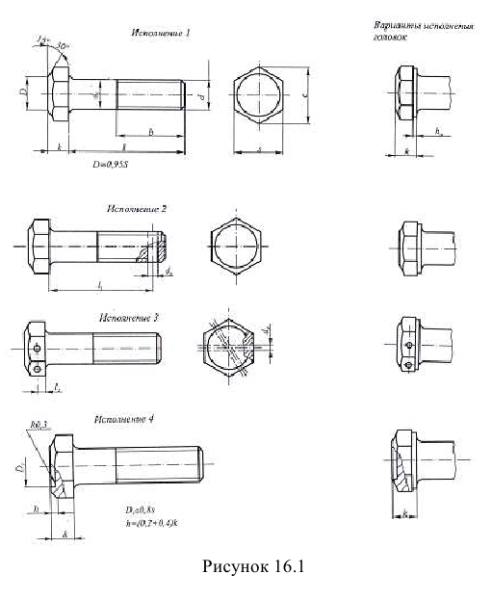

Болты
Болт состоит из двух частей: головки и стержня с резьбой.
Условное обозначение болта: Болт
ГОСТ 7798-70-2 — исполнение; М 16 — тип и размер резьбы; 1,5 — величина мелкого шага резьбы; 6g — поле допуска; 75 — длина болта

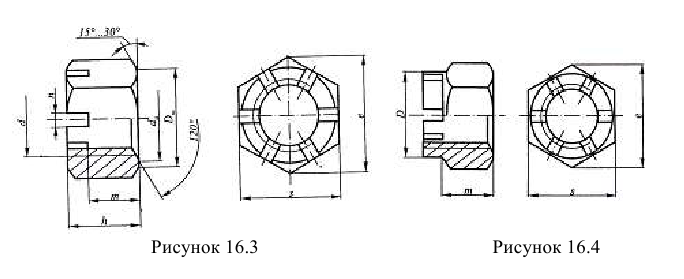

Гайки
Гайки навинчиваются на резьбовый конец болта, при этом соединяемые детали зажимаются между гайкой и головкой болта.
Условное обозначение гайки: Гайка М 24 -6Н. 6 ГОСТ 5915-70 -шестигранная гайка в исполнении 1 по ГОСТ 5915-70 с полем допуска 6Н, класса прочности 6, без покрытия. Чаще всего используют шестигранные гайки, конструкция и размеры которых определяются ГОСТом. Они разделяются на обычные (рисунок 16.2), прорезные (рисунок 16.3) и корончатые (рисунок 16.4).

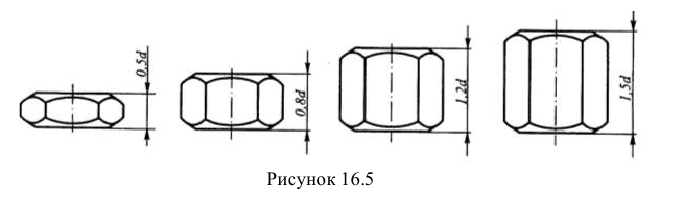

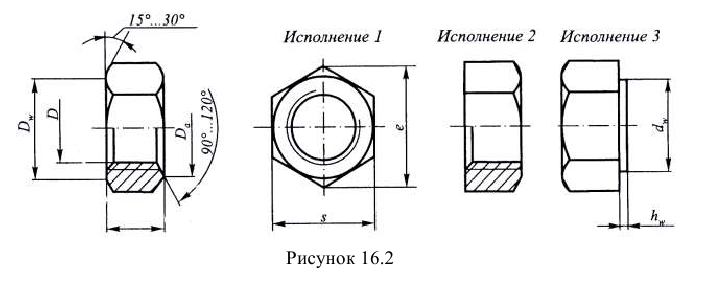

Обычные гайки выпускаются в трех исполнениях и трех классов точности (А, В, С), нормальной высоты, низкие, высокие, очень высокие (рисунок 16.5), с нормальным или уменьшенным размером «под ключ».

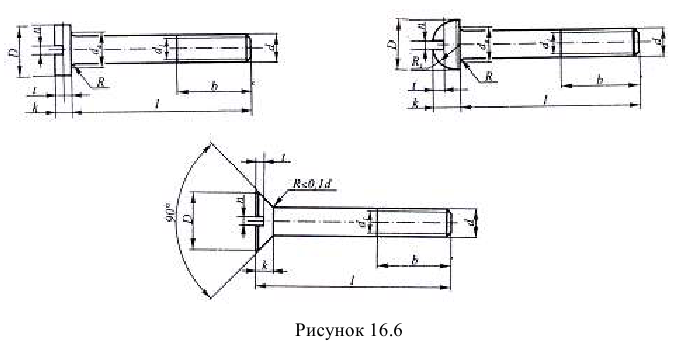

Винты
Винтом называется резьбовый стержень, на одном конце которого имеется головка (рисунок 16.6). Головки бывают разных форм: цилиндрические, полукруглые, с потайной головкой и др.
Винты бывают двух видов — крепежные и установочные. Установочные винты применяются для регулировки зазоров и фиксации деталей при сборке.
Условное обозначение винта: Винт А М 8 — 6 g х 50. 48 ГОСТ Р 50404-92 -А — класс точности, М8 — диаметр резьбы, 6 g — поле допуска, 50 — длина, 48 -класс прочности.
Шпильки
Шпилька применяется в тех случаях, когда у деталей нет места для размещения головки болта, или если одна из деталей имеет значительно большую толщину, тогда применять слишком длинный болт неэкономично (рисунок 16.7).
Шпилька представляет собой цилиндрический стержень, имеющий с обоих концов резьбу. Одним нарезанным концом шпилька ввинчивается в резьбовое отверстие, выполненное в одной из деталей. На второй конец с резьбой навинчивается гайка, соединяя детали.
Условное обозначение шпильки исполнения 1:
ГОСТ 22032-76 — М 24 — номинальный диаметр метрической резьбы с крупным шагом; 6g — поле допуска; 80 — длина шпильки
-длина гаечного конца,
-длина завинчиваемого (посадочного) конца, с учетом сбега резьбы. Глубина завинчивания выбирается:
— в деталях из стали, бронзы, латуни, титана;
— в деталях из ковкого и серого чугуна;
— в деталях из легких сплавов.
Шайбой называют деталь, устанавливаемую под гайку или головку винта (болта). Она предназначена для передачи и распределения усилий на соединяемые детали и для предохранения от самоотвинчивания гайки.

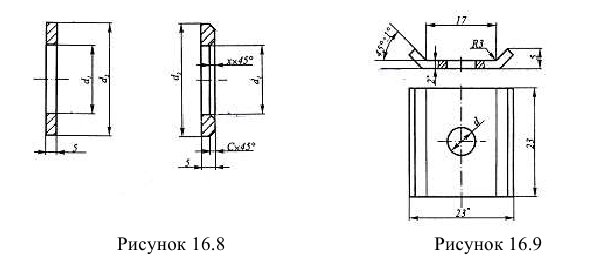

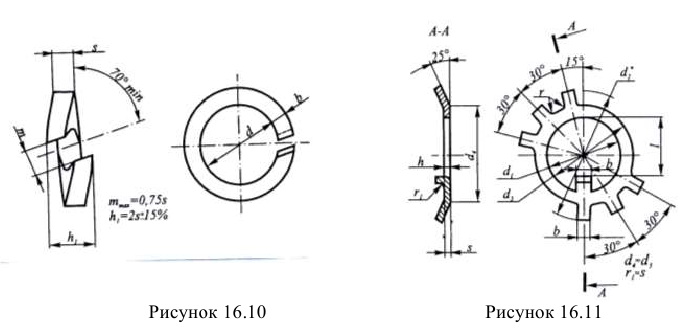

Шайбы изготавливают круглые (рисунок 16.8), квадратные (рисунок 16.9), пружинные (рисунок 16.10), зубчатые (рисунок 16.11) и т.п.
Шайба 10Т65Г ГОСТ 6402-70, где Т- шайба тяжелого типа, 65Г — марка стали, ГОСТ 6402-70 — шайба пружинная.

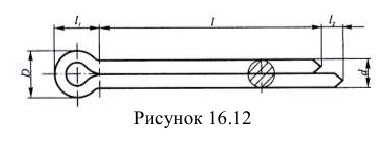

Шплинты
Шплинтом называют пруток или кусок проволоки, которые пропускают сквозь радиальное отверстие деталей для их взаимного фиксирования (рисунок 16.12).
Пример обозначения: Шплинт 5×45.3.036 ГОСТ 397-79, где 5-условный диаметр шплинта, 45-длина, 3- условное обозначение материала, 036 — покрытие
Таблицы, размеры, характеристики
Дата публикации: 20.04.2022
Дюймовая резьба представляет собой углубления, вырезанные в форме винта, на цилиндрической или конической детали, и имеющие одинаковую форму и шаг.
В России наиболее распространена дюймовая резьба, выполненная согласно требованиям ГОСТ, а так же по американскому стандарту UN (UNC, UNF — с мелким шагом, и редко UNEF — с очень мелким шагом резьбы).
Параметры дюймовой резьбы
Согласно ГОСТ производители изготавливают детали, отличающиеся своими характеристиками. Это учитывают при выборе изделия. Основные параметры дюймовой резьбы это:
Таблица основных размеров дюймового крепежа UNC
ВАЖНО: Подбирая резьбовой элемент, учитывают его размер и другие параметры. Так удаётся выполнить надёжное соединение деталей. Соответствующие обозначения указывают на чертеже, крепеже или в документации.
Цилиндрическая дюймовая резьба
Согласно ГОСТ наружный или внутренний диаметр не изменяется на протяжении всего нарезанного участка. Наносится на крепеж различного диаметра. Позволяет выполнить надежное соединение деталей одинакового размера.Технические характеристики обозначены в ГОСТ 6357-81.
Сечение профиля представляет собой равнобедренный треугольник. Боковые стороны расположены под углом 55 градусов по отношению друг к другу. На вершине треугольника выполнено закругление. По своей форме оно соответствует конфигурации канавок. Для определения размеров производители наносят на изделия следующие обозначения:
После буквы “G” производители указывают обозначение внутреннего диаметра в дюймах. Учитывая эти обозначения, удается быстро определить требуемые размеры.
Коническая дюймовая резьба
Выполняется уменьшение диаметра к краю заготовки. Производители изготавливают детали в соответствии с ГОСТ 6211-81. По своему сечению на чертеже профиль представляет собой равнобедренный треугольник. Согласно ГОСТ 6211-81 угол между боковыми сторонами составляет также 55 градусов. На вершине треугольника выполнено закругление. По своей форме оно соответствует конфигурации канавок.
Возможно изготовление конической дюймовой резьбы по ГОСТ 6111-52. Согласно стандарту угол между сторонами треугольника составляет 60 градусов. Такая конфигурация позволяет выполнить соединение, устойчивое к механической нагрузке. Производители наносят на чертеже обозначение в виде буквы “К”.
Таблица момента затяжки крепежных изделий с дюймовой резьбой стандарта UNC для болтов и гаек SAE класса прочности 5 и выше
*1 Ньютон-метр (Н*м) равен примерно 0,1 кГм.
** Фунт силы-фут – британский и американский эквивалент Н*м.
Как определить шаг?

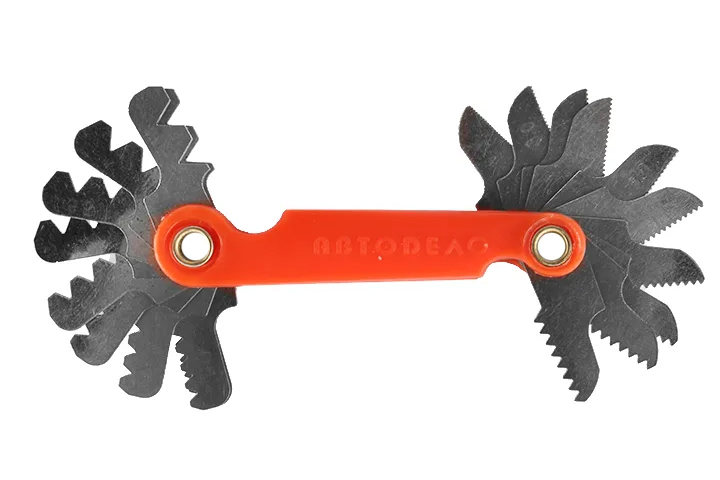

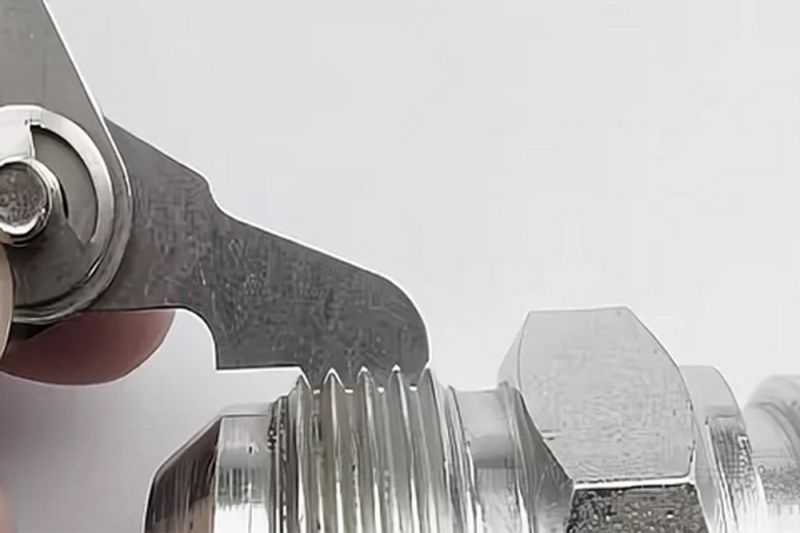

Для измерения шага дюймовой резьбы используют специализированные приспособления и таблицы. Они позволяют точно определить расстояние между витками или канавками.
В случае, когда специального инструмента и таблиц нет в наличии можно приблизительно определить шаг дюймовой резьбы болта. Наилучшим способом для этого является подбор гайки с заведомо известными параметрами. Если резьбовой элемент накручивается легко, значит, размеры болта соответствуют крепежу с внутренней резьбой. При затрудненном накручивании подбирают другую гайку. Так удается определить шаг без специальных приспособлений и таблицы.
Возможно проведение расчетов с помощью простой линейки. С работой справится человек, имеющий минимальные технические знания и навыки. Потребуется измерительный инструмент со шкалой в дюймах.
Для замера совмещают первый виток с нулевой отметкой линейки. Далее считают количество выступов в пределах 1 дюйма. Для определения шага без таблицы полученное расстояние делят на количество выступов. Таким образом, с помощью несложных математических расчётов удается определить шаг наружной дюймовой резьбы.
Для определения шага между витками на внутренних поверхностях без таблицы и инструмента на выступы наносят краситель. После этого укладывают внутри отверстия небольшой отрезок бумаги и прижимают к гребням. По образовавшемуся оттиску проводят расчеты шага с помощью линейки.
Следует учитывать, что таким образом можно получить приблизительное значение. Для более точных измерений шага используют специальный инструмент и таблицы.
ВАЖНО: В некоторых случаях возможна нарезка по американскому стандарту. Профиль выступа на чертеже имеет форму равнобедренного треугольника. Его стороны расположены по отношению друг к другу под углом 60 градусов.
Отличия дюймовой резьбы от метрической

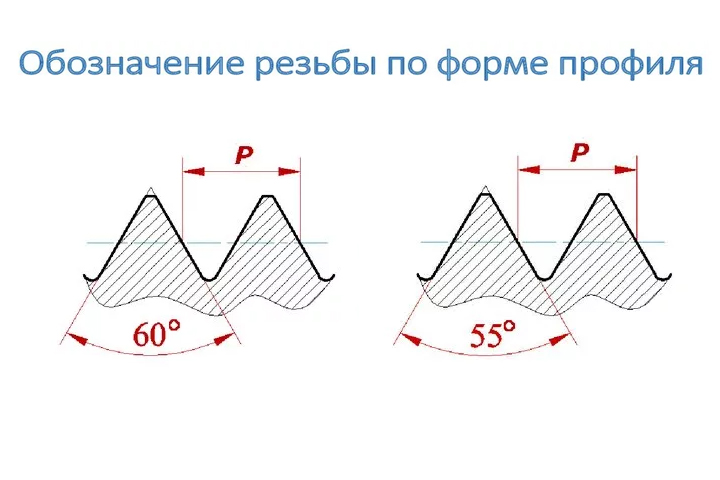

Основным отличием является профиль витков. Согласно ГОСТ 6211-81 у дюймовой угол расположения сторон треугольника составляет 55 градусов. У метрической – 60 градусов.
Помимо конфигурации профиля отличительной особенностью дюймового варианта является применение других единиц измерения. У метрической резьбы шаг определяют в миллиметрах, для дюймовой – в целых, а также дробных дюймах.
Таблица размеров дюймовых и метрических резьб
Возможно будет полезно:
Способы нарезки
Нарезание дюймовой резьбы требуемого размера возможно двумя способами. Это с применением ручных приспособлений или на токарном станке. В первом случае работу выполняют в определенной последовательности:
Приспособление проворачивают плавно, без рывков. Так удается получить правильно нарезанные углубления нужного размера.
При механизированном способе нарезки наружной дюймовой резьбы на станке применяют специализированный резец. Деталь фиксируют в патроне и устанавливают требуемую скорость вращения. Ее определяют, учитывая данные специальных таблиц. Используя токарный станок, в соответствии с ГОСТ нарезают дюймовую резьбу требуемого размера с более высокой точностью.
Таблица диаметра сверления под дюймовую резьбу
ВАЖНО: Гайки имеют внутреннюю резьбу, наружный диаметр (D) которой равен размеру отверстия в теле гайки под резьбу (таблица ниже). То есть, если для болта 1/4″ он составляет 6,35 мм, то для гайки 1/4″ он будет равняться 5,35 UNC и 5,5 UNF, и 5,56 UNEF (мм).
Затрудняетесь с выбором?
Позвоните нам, вы получите квалифицированную консультацию и мы поможем сделать лучший выбор.
Возможно вас заинтересует
В мире каждый час выпускается колоссальное количество различной продукции, в теле которой имеются резьбовые соединения. Для того,чтобы изготовители продукции могли оперативно и правильно произвести нужную резьбу, созданы её специальные обозначения на чертежах, других технических нормативных документах. Проделана весьма сложная и кропотливая работа. Например, обозначение дюймовой резьбы помогает российским специалистам, которые не очень знают английский язык, правильно подбирать нужный инструментарий и так далее.
Универсальными считаются и применяют во всём техническом мире такие обозначения, как (P). Любой токарь в России, Украине, Малайзии, Китае будет знать, что эта буква обозначает шаг. То есть прописная буква Р говорит о длине расстояния между профильными сторонами. Это расстояние измеряется в дюймах или в его долях, а также количеством витков на дюйм. Буква Р позиционирует как знаменатель в дроби. Числителем является американский или английский дюйм. Дюйм обычно задаётся числами, например, 11,28,14 и так далее.
Обозначение D и d свидетельствует о размере наружного и внутреннего диаметра детали, трубы и так далее. Обозначение в виде D2, d2 свидетельствует об истинном наружном и внутреннем диаметре предмета цилиндрической формы. Если в чертеже стоит обозначение (Ph), то это обозначает величину перемещения меченой точки по винту резьбы на 360°.
Удобное обозначение дюймовой резьбы, его отдельных параметров, содействует качественному изготовлению крепёжных, соединительных и других деталей. Исследуя и дальше обозначения, можно привести в пример, какими символами показывают в чертежах угол конуса в резьбе конической. Это (phi). А угол резьбового подъёма показывают в виде (psi,!).
Таким образом, знаковая классификация дюймовой резьбы в различных точках её развития, упрощает поиск оптимальных вариантов при изготовлении любых нарезных деталей и узлов. По мере развития технологии производства резьбы появляются новые классификаторы, которые делают обозначения дюймовой резьбы более понятными, простыми в практическом использовании.
Резьбовые соединения широко используются в строительстве, при сборке машин и механизмов, в станкостроении и других областях деятельности. Резьба делится на два типа — метрическую и дюймовую. В Российской Федерации и странах СНГ больше распространен метрический тип резьбы. В Великобритании, США и других странах параметры крепежа преимущественно измеряются в дюймах.
Метрическая резьба имеет несколько отличий от дюймовой. Это следует учитывать при выборе крепежа. Выполнить правильное соединение из деталей с резьбой разного вида будет невозможно.
Основные отличия резьб
Разница между крепежом с витками разного типа определяется несколькими параметрами:
Эти отличительные особенности резьб делают невозможным соединение деталей с разными показателями.
ВАЖНО: Дюймовая резьба дополнительно делится на крепежную и трубную. Первую используют при сборке узлов и механизмов, а вторую при монтаже трубопроводов различного диаметра.
Конфигурация резьбы
В зависимости от формы изделия резьба может быть сделана в двух исполнениях:
ВАЖНО: Согласно международным стандартам производители нарезают внутреннюю и наружную резьбу разных размеров. При этом применяют специальные таблицы.
Измерение резьбы
Для определения типа и измерения резьбы болта применяют специализированные инструменты. Это калибры, резьбомеры, штангенциркули и т.д. Не имея под рукой приспособлений, можно определить параметры опытным путем. Для этого потребуется наличие гайки с заведомо известными размерами.
Для измерения из двух деталей выполняют соединение. Если гайка накручивается без усилий по всей длине болта, значит, их параметры соответствуют. Если метиз накручивается с усилием, или соединение неплотное, значит, у деталей разные размеры. Потребуется подбор другой гайки.
Шаг метрической и дюймовой резьб измеряется по разному. В первом случае это расстояние между соседними вершинами, во втором — количество нитей приходящихся на один дюйм детали.
Для работы используют соответствующие таблицы. С их помощью удается быстро определить соответствие размеров резьб.
Нарезку выполняют двумя способами — механизированным и вручную. В первом случае работы проводят на токарном станке. Вручную нарезку выполняют специальными приспособлениями. Механизированный способ предполагает получение изделий с более высоким классом точности.
Метрический и дюймовый крепеж – это крепеж, который распространен на территории Великобритании и Америки, а так же стран содружественных с ними. Дюймовый крепеж имеет отличительный внешний вид (от метрического) за счет шага резьбы (UNC и UNF), мерой длины является – дюйм, а угол при вершине 55° или 60°. Метрический крепеж имеет более широкую сферу производства, измеряется в миллиметрах и имеет угол при вершине только 60°.
Резьбы по системе мер делятся на метрическую и дюймовую. Метрическая и дюймовая резьба применяется в резьбовых соединениях и винтовых передачах. Резьбовыми называют разъемные соединения, выполняемые с помощью резьбовых крепежных деталей – болтов, винтов, гаек, шпилек или резьбы, непосредственно нанесенной на соединяемые детали.
Метрическая резьба (рис

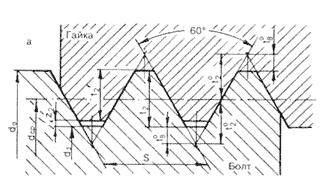

Имеет в профиле вид равностороннего треугольника с углом при вершине, равном 60°. Вершины выступов сопрягающихся винта и гайки срезаны. Характеризуется метрическая резьба диаметром винта в миллиметрах и шагом резьбы в миллиметрах. Метрическую резьбу выполняют с крупным и мелким шагом. За основную принята резьба с крупным шагом. Мелкую резьбу применяют для регулировки, для свинчивания тонкостенных, а также динамически нагруженных деталей. Метрическую резьбу с крупным шагом обозначают буквой М и числом, выражающим номинальный диаметр в миллиметрах, например М20. Для мелкой метрической резьбы дополнительно указывают шаг, например М20х1,5.

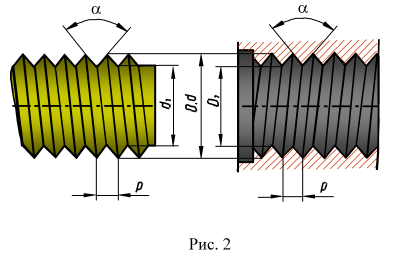

Дюймовая резьба (рис

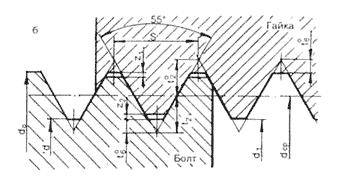

Дюймовая резьба (рис. 2) имеет в профиле такой же вид, как метрическая резьба, но у нее угол при вершине равен 55° (резьба Витворта — британский стандарт BSW (Ww) и BSF), угол при вершине равен 60° (американский стандарт UNC и UNF). Hаpужный диаметp pезьбы измеpяется в дюймах (1″ = 25,4мм) — штpихи («) обозначают дюйм. Характеризуется эта резьба числом ниток на один дюйм. Дюймовую американскую резьбу выполняют с крупным (UNC) и мелким (UNF) шагом.
Дюймовая нарезка делится на крепежные и трубные типы, бывает цилиндрическая, конусная, и характеризуется такими показателями
Резьбовые соединения получили весьма широкое распространение. Дюймовая резьба чаще всего используется при изготовлении труб, которые могут соединяться с различными фитингами. Рассматриваемая резьба может наносится на трубы из металла или пластика.
Размер в дюймах указывается согласно ГОСТ, в интернете можно встретить различные таблицы, на которые можно ориентироваться при работе.
Основные характеристики дюймовой резьбы
Размеры резьбы в дюймах и многая другая информация указывается в нормативной документации, которая связана с ГОСТ 6111-52. Как и любая другая резьба, рассматриваемая характеризуется двумя основными параметрами: диаметр наружных витков и их шаг расположения. К их особенностям можно отнести нижеприведенные моменты:
Измеряя размеры резьб, можно провести вычисление высоты профиля. Для определения этого показателя достаточно от большего показателя вычесть меньший.
Таблица размеров применяется для соотношения метрического варианта исполнения с дюймовым. Она применяется для подбора трубы и фитингов. В этой таблице указываются диаметры резьбы и другие важные показатели. Резьбомер дюймовый позволяет определить основные показатели. Данный инструмент работает по принципу шаблона, когда маркированный резьбомер накручивается. При плавном ходе резьбомера можно с высокой точностью определить типоразмер резьбы.
Виды дюймовых резьб
Резьба для труб создается при применении специального инструмента. Рассматривая виды дюймовых резьб отметим две основные разновидности:
Вариант исполнения Брикса и другие разновидности могут также классифицироваться по следующим признакам:
Коническая резьба встречаются намного реже, но все же применяется при производстве различных деталей. Кроме этого, резьба UNC и резьба Витворта включаются практически во всех справочники.
Трубная дюймовая резьба
Особенностью трубной резьбы можно назвать то, что в документации всегда указывается только внутренний диаметр трубы. При этом не учитывается толщина стенок. Дюймовые трубы характеризуются следующими особенностями:
Распространение водопроводных труб с рассматриваемом типом резьбы можно связать с простотой выполнения монтажных работ. Наибольшее распространение получили следующие типы труб:
Метрические и трубные варианты исполнения изготавливаются при применении схожих технологий. Стоит учитывать, что проводить нарезку витков можно ручным или механическим способом. Нарезка при применении ручных инструментов проводится следующим образом:
Для автоматизации процесса может применяться токарный станок. Работа проводится по следующему алгоритму:
В промышленности применяются исключительно станки, так как за счет автоматизации процесса ускоряется процесс и снижается себестоимость изделия.
Принципы обозначения
Для определения основных качеств следует разобраться с ее обозначением. Обозначение резьбы на чертежах несколько отличается от тех, которые применяются изготовителем при производстве изделий. Таблицы резьб позволяют только по обозначению определить основные характеристики. К особенностям маркировки можно отнести нижеприведенные моменты:
Обозначение конической резьбы на чертеже предусматривает указание класса точности. Символ, обозначающий класс точности, может указываться в технической документации. Создание витков проводится при соблюдении одного из трех классов. Кроме этого, рядом с цифрой может указываться буква «А» и «В»: первая обозначает наружный показатель, вторая внутренний. Первому классу соответствуют самые грубые резьбы, третьему самые качественные.
Соответствие двух систем обозначений
Метрическая и дюймовая резьба имеют относительно небольшое количество отличий. Примером назовем следующие признаки:
Для обозначения основных параметров применяются различные единицы измерения. Рассматривая трубный дюйм в миллиметрах следует учитывать, что показатель не стандартный, составляет 3,324 см. Поэтому дюймовые резьбы в миллиметрах с нестандартным обозначением ¾ в пересчете на метрическое обозначение составляет 25 мм. Перевод проводится довольно часто, так как диаметральный размер важен при выборе фитингов и других элементов. Таблица дюймовых и метрических резьб встречается в специальных справочниках. Стоит учитывать тот момент, что не многие варианты исполнения метрических и дюймовых витков сопрягаются. Именно поэтому в большинстве случаев перевод выполняется для определения диаметрального размера изделия, на котором проводится нарезание соединительной поверхности.
Применение дюймовой резьбы
Для обеспечения высокой прочности создаваемого соединения с США и Канаде применяются рассматриваемые резьбы с углом при вершине 60 градусов. Исключением можно назвать производство сантехники. Болты с дюймовой резьбой встречаются и на территории Европы. Они характеризуются высокой прочностью. Кроме этого, может использоваться винт с дюймовой резьбой при создании различной техники и механизмов. Дюймовая резьба в трубопроводе обеспечивает высокое качество соединения, так как соединение труб должно выдерживать высокое давление и переменные нагрузки. Однако, она стала использоваться и при производстве различной техники, к примеру, фотоаппаратов. Некоторые метрические варианты исполнения схожи по своим параметрам с дюймовыми, что обеспечивает универсальность применения.
В заключение отметим, что не следует путать английскую индустриальную резьбу с той, которая широко применяется сегодня. Старый образец использовался еще 1841 году. Этот вариант исполнения практически полностью повторяет рассматриваемый, однако отличительные особенности все же есть. Стоит учитывать, что винты и гайки с такими витками не сопрягаются с дюймовыми крепежами, которые получили широкое распространение на территории Америки и Канады.
