Маркировка шин от заводов изготовителей

Транспортные средства рассчитаны на эксплуатацию с установленным типом резины. Маркировка шин помогает сделать правильный выбор, предоставляя сведения об основных характеристиках изделия.

На российском рынке распространены 3 стандарта обозначения продукции, часть которой может содержать фирменную символику.

Шина – один из основных элементов автомобильного колеса. Производится из резиновой смеси с добавлением дополнительных компонентов (например, масел и смол). Устанавливается на обод диска. Главные задачи – обеспечивать контакт ТС с дорожным покрытием, компенсировать колебания и смягчать удары, улучшать общий уровень сцепления, повышать тормозные характеристики.

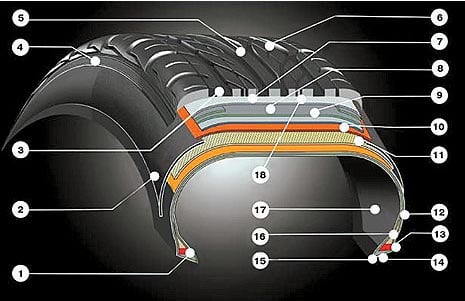

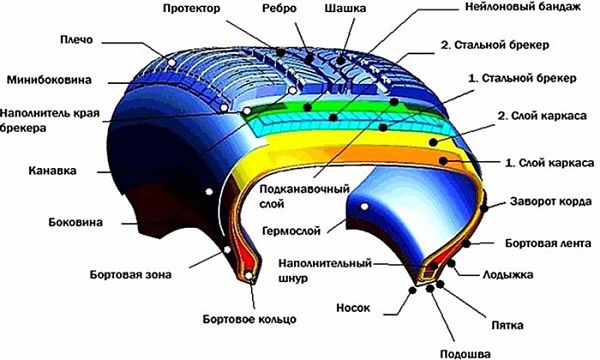

Автопокрышка состоит из следующих основных частей:

На боковине любой шины больше надписей и рисунков, чем свободного места. Каждый значок несет свою функцию, но раскрыть его подноготную без подсказки не всегда возможно. К тому же в этом году появилась абсолютно новая маркировка.

Самым крупным шрифтом на шину обычно наносят ее марку и модель. Оно и понятно: это то, на что клюет покупатель. Интересно, что те же данные в зашифрованном виде есть и на протекторе – в виде тонких цветных полос. Нужны они для того, чтобы можно было идентифицировать резину, лежащую на складе, ведь в поле зрения рабочих оказывается только ее рабочая поверхность.

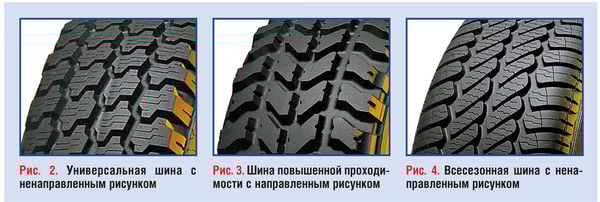

Ши­ны по ис­пол­не­нию мо­гут быть ка­мер­ные и бес­ка­мер­ные, а по кон­ст­рук­ции ра­ди­аль­ные и ди­а­го­наль­ные. В за­ви­си­мо­сти от на­зна­че­ния и ус­ло­вий экс­плу­а­та­ции ши­ны под­раз­де­ля­ют­ся на:
до­рож­ные (в оби­хо­де на­зы­ва­е­мые лет­ни­ми), пред­на­зна­че­ны для при­ме­не­ния при по­ло­жи­тель­ных тем­пе­ра­ту­рах на шос­сей­ных до­ро­гах. Ши­ны это­го ти­па обес­пе­чи­ва­ют наи­луч­шее сце­п­ле­ние с су­хой и мок­рой до­ро­гой, об­ла­да­ют ма­к­си­маль­ной из­но­со­стой­ко­стью и наи­луч­шим об­ра­зом при­спо­соб­ле­ны для ско­ро­ст­ной ез­ды. Для дви­же­ния по грун­то­вым до­ро­гам (осо­бен­но мок­рым) и зи­мой они ма­ло­при­год­ны.
зим­ние, ис­поль­зу­е­мые на об­ле­де­не­лых и за­сне­жен­ных до­ро­гах, сцеп­ные ка­че­ст­ва по­кры­тия ко­то­рых мо­гут из­ме­нять­ся в за­ви­си­мо­сти от си­ту­а­ции, от ми­ни­маль­ных (глад­кий лед или ка­ша из сне­га и во­ды) до не­боль­ших (ука­тан­ный снег на мо­ро­зе). Они об­ла­да­ют не­пло­хи­ми до­рож­ны­ми свой­ст­ва­ми, не­сколь­ко ус­ту­пая лет­ней “ре­зи­не”. Мно­гие зим­ние ши­ны по­з­во­ля­ют ус­та­на­в­ли­вать ши­пы про­ти­во­сколь­же­ния или име­ют их.
все­се­зон­ные яв­ля­ют­ся ком­про­мисс­ным ва­ри­ан­том ме­ж­ду лет­ни­ми и зим­ни­ми ши­на­ми, по­э­то­му ус­ту­па­ют по обес­пе­че­нию сце­п­ле­ния и пер­вым и вто­рым в со­от­вет­ст­ву­ю­щих се­зо­ну ус­ло­ви­ях. Они по­з­во­ля­ют круг­ло­го­дич­но экс­плу­а­ти­ро­вать ав­то­мо­биль на од­ном ком­п­ле­к­те шин.
уни­вер­саль­ные об­ла­да­ют свой­ст­ва­ми, по­з­во­ля­ю­щи­ми экс­плу­а­ти­ро­вать их как на шос­сей­ных, так и на грун­то­вых до­ро­гах. Их це­ле­со­об­раз­но при­ме­нять для все­до­рож­ни­ков, ко­то­рые со­вер­ша­ют при­мер­но рав­ные про­бе­ги по шос­се и до­ро­гам. Чет­кую гра­ни­цу ме­ж­ду ни­ми и все­се­зон­ны­ми ши­на­ми про­ве­с­ти бы­ва­ет до­воль­но тру­д­но.
по­вы­шен­ной про­хо­ди­мо­сти рас­счи­та­ны для без­до­ро­жья и мяг­ких грун­тов. Ис­поль­зо­вать та­кие ши­ны же­ла­тель­но толь­ко при ред­ком дви­же­нии по шос­се. В про­тив­ном слу­чае они бу­дут бы­ст­рее из­на­ши­вать­ся и со­з­да­вать вы­со­кий уро­вень шу­ма.

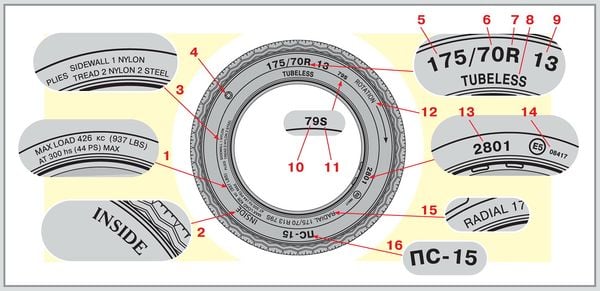

Со­дер­жит ин­фор­ма­цию о раз­ме­рах, кон­ст­рук­ции ши­ны, ин­де­к­сах ско­ро­сти и гру­зо­подъ­ем­но­сти. В со­от­вет­ст­вии с дей­ст­ву­ю­щи­ми стан­дар­та­ми обо­зна­че­ние размеров мо­жет быть мил­ли­мет­ро­вым, дюй­мо­вым или сме­шан­ным.
1 — максимальная нагрузка и давление (по стандарту США);
2 — обозначение внутренней стороны шины при асимметричном* рисунке протектора. Наружная сторона в этом случае обозначается „OUTSIDE»;
3 — количество слоев и тип корда каркаса и брекера;
4 — товарный знак завода-изготовителя;
5 — ширина профиля;
6 — серия;
7, 15 — обозначение радиальной шины;
8 — обозначение бескамерной шины;
9 — посадочный диаметр;
10 — индекс грузоподъемности;
11 — индекс скорости;
12 — обозначение направления вращения шины на автомобиле (при направленном рисунке протектора);
13 — дата изготовления, например 28-я неделя 2001 года (до 2000 года — трехзначное число);
14 — знак официального утверждения шины на соответствие Правилу № 30 ЕЭК ООН, условный номер страны, выдавшей сертификат, и номер сертификата;
16 — наименование модели.

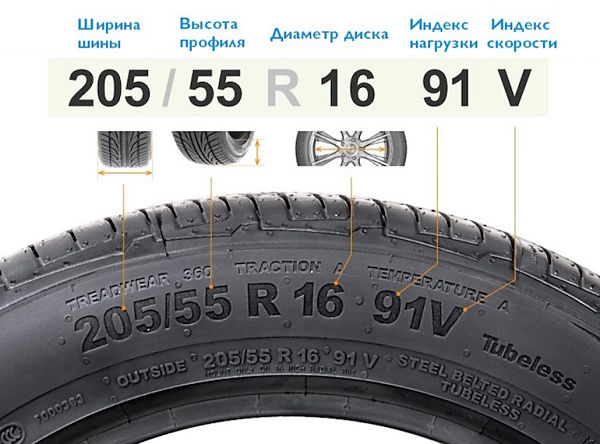

При­ме­ры обо­зна­че­ния шин по ГОСТ 4754-97:
1) 185/70R14
2) 215/90-15С
3) 5,90-13С
Циф­ры и бу­к­вы оз­на­ча­ют:
185; 215; 5,90 — ши­ри­на про­фи­ля в мм или дюй­мах;
70; 90 — се­рия (от­но­ше­ние вы­со­ты про­фи­ля к его ши­ри­не в про­цен­тах;
R — обо­зна­че­ние ра­ди­аль­ной ши­ны (в обо­зна­че­нии ди­а­го­наль­ной ши­ны бу­к­ву “D” не ука­зы­ва­ют);
14; 15; 13 — по­са­доч­ный диа­метр обо­да в дюй­мах;

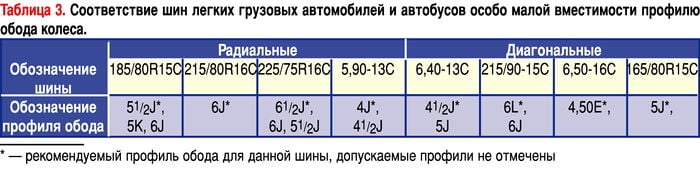

С — ин­декс, обо­зна­ча­ю­щий, что по­крыш­ка пред­на­зна­че­на для лег­ких гру­зо­вых ав­то­мо­би­лей и ав­то­бу­сов осо­бо ма­лой вме­сти­мо­сти.

В об­ра­ще­нии встречаются ши­ны с ины­ми обо­зна­че­ни­я­ми, на­при­мер:
1) 6,15-13/155-13
6,15 и 155 — ши­ри­на про­фи­ля в дюй­мах и мил­ли­мет­рах;
13 — по­са­доч­ный диа­метр обо­да в дюй­мах.
Бу­к­вы R нет, зна­чит ши­на ди­а­го­наль­ная. По­с­коль­ку не ука­за­но зна­че­ние вы­со­ты про­фи­ля, оно пре­вы­ша­ет 80%.
2) 31х10,5R15 (для шин все­до­рож­ни­ков, все раз­ме­ры в дюй­мах)
31 — на­руж­ный диа­метр;
10,5 — ши­ри­на про­фи­ля;
R — ра­ди­аль­ная ши­на;
15 — по­са­доч­ный диа­метр.

Же­ла­тель­но, что­бы все ши­ны, ус­та­но­в­лен­ные на ав­то­мо­биль, бы­ли не толь­ко од­но­го раз­ме­ра и кон­ст­рук­ции, но и од­ной мо­де­ли и по воз­мож­но­сти од­но­го про­из­во­ди­те­ля. Не­с­мо­т­ря на внеш­нее сход­ст­во не­ко­то­рых ри­сун­ков про­те­к­то­ра, ка­ж­дая мо­дель шин об­ла­да­ет ком­п­ле­к­сом свойств, при­су­щих толь­ко ей. При ус­та­нов­ке на раз­ные оси ав­то­мо­би­ля шин с от­ли­ча­ю­щим­ся, хо­тя и очень по­хо­жим ри­сун­ком (это до­пу­с­ка­ет­ся Пра­ви­ла­ми до­рож­но­го дви­же­ния), сцеп­ные свой­ст­ва не­из­беж­но бу­дут от­ли­чать­ся, что мо­жет па­губ­но ска­зать­ся на уп­ра­в­ля­е­мо­сти в кри­ти­че­ских си­ту­а­ци­ях. В слу­чае вы­ну­ж­ден­ной ус­та­нов­ки не оди­на­ко­вых шин не­об­хо­ди­мо по воз­мож­но­сти из­бе­гать сле­ду­ю­щих со­че­та­ний:
низ­ко­про­филь­ная “ре­зи­на” впе­ре­ди и вы­со­ко­про­филь­ная сза­ди;
на ве­ду­щей оси пе­ред­не­при­вод­но­го ав­то­мо­би­ля ус­та­но­в­ле­ны ши­по­ван­ные ши­ны, а сза­ди без ши­пов;
впе­ре­ди ус­та­но­в­ле­ны но­вые ши­ны, а сза­ди пол­но­стью из­но­шен­ные или на­обо­рот и т.д.
Осо­бен­но опас­ны два по­с­лед­них ва­ри­ан­та, так как на влаж­ном или об­ле­де­не­лом ас­фаль­те сце­п­ле­ние зад­них шин с до­ро­гой зна­чи­тель­но сни­жа­ет­ся, что мо­жет при­ве­с­ти к за­но­су и ДТП.
Все ши­ны, да­же в пре­де­лах од­но­го ти­па, раз­ли­ча­ют­ся по хи­ми­че­ско­му со­ста­ву ре­зи­ны, вну­т­рен­ней кон­ст­рук­ции и ри­сун­ку про­те­к­то­ра. Это свя­за­но с тем, что сде­лать “иде­аль­ную” ши­ну, ко­то­рая бы обес­пе­чи­ва­ла ма­к­си­маль­ную ре­а­ли­за­цию ха­ра­к­те­ри­стик ав­то­мо­би­ля при всех до­рож­ных ус­ло­ви­ях, не­воз­мож­но. По­э­то­му про­из­во­ди­те­ли вы­пу­с­ка­ют ши­ны:
с оп­ре­де­лен­ной спе­ци­а­ли­за­ци­ей, ко­гда наи­бо­лее раз­ви­ты од­но (или два) свой­ст­ва (как пра­ви­ло, в не­боль­шой ущерб дру­гим). На­при­мер, ши­на для ком­форт­но­го дви­же­ния по шос­се, об­ла­дая низ­кой шум­но­стью и хо­ро­шей плав­но­стью хо­да, мо­жет не обес­пе­чи­вать хо­ро­шую ус­той­чи­вость и уп­ра­в­ля­е­мость на вы­со­ких ско­ро­стях. Или ши­на име­ет по­вы­шен­ный ре­сурс и обес­пе­чи­ва­ет сни­же­ние рас­хо­да то­п­ли­ва (по срав­не­нию с дру­ги­ми мо­де­ля­ми) за счет низ­ко­го со­про­ти­в­ле­ния ка­че­нию, но мо­жет не обес­пе­чи­вать хо­ро­шей ком­форт­но­сти, ус­той­чи­во­сти и уп­ра­в­ля­е­мо­сти. Как пра­ви­ло, все круп­ные про­из­во­ди­те­ли (к со­жа­ле­нию, по­ка в ос­нов­ном за­ру­беж­ные) ука­зы­ва­ют в ре­к­лам­ных про­спе­к­тах, ка­ки­ми имен­но наи­луч­ши­ми свой­ст­ва­ми об­ла­да­ет дан­ная мо­дель ши­ны. Прав­да, при этом умал­чи­ва­ют, ка­ки­ми свой­ст­ва­ми “по­жер­т­во­ва­ли”;
с ус­ред­нен­ны­ми, при­мер­но оди­на­ко­вы­ми по ве­ли­чи­не, свой­ст­ва­ми, для обес­пе­че­ния при­е­м­ле­мой ре­а­ли­за­ции ха­ра­к­те­ри­стик ав­то­мо­би­ля в ши­ро­ком ди­а­па­зо­не до­рож­ных ус­ло­вий.
По­э­то­му пе­ред вы­бо­ром шин не­об­хо­ди­мо оп­ре­де­лить:
ка­кие свой­ст­ва шин, по­ми­мо на­деж­но­го сце­п­ле­ния, вам наи­бо­лее важ­ны — “спор­тив­ность”, ком­форт­ность, эко­но­мич­ность и т.п.
ус­ло­вия, в ко­то­рых бу­дет боль­шее вре­мя экс­плу­а­ти­ро­вать­ся ав­то­мо­биль;
ма­к­си­маль­ные гру­зо­подъ­ем­ность и ско­рость, га­ба­рит­ные раз­ме­ры ши­ны, ко­то­рые долж­ны со­от­вет­ст­во­вать ав­то­мо­би­лю.

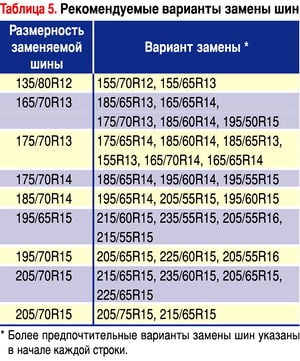

При пе­ре­хо­де на дру­гую раз­мер­ность же­ла­тель­но, что­бы не из­ме­нил­ся на­руж­ный диа­метр ши­ны, ко­то­рый мож­но рас­счи­тать по фор­му­ле: D = 25,4d+2sh,
где d — по­са­доч­ный диа­метр ко­ле­са (дюй­мы), s — ши­ри­на про­фи­ля ши­ны (мм), h — серия шины (от­но­ше­ние вы­со­ты про­фи­ля ши­ны к ее ши­ри­не в %). Рекомендуемые ва­ри­ан­ты за­ме­ны при­ве­де­ны в табл. 5.
Не­об­хо­ди­мо учи­ты­вать, что экс­плу­а­та­ция шин на пре­дель­ных ско­ро­стях и на­груз­ке зна­чи­тель­но сни­жа­ет их ре­сурс.

Тонкости шинной МАРКИРОВКИ

Если завод-изготовитель автомобиля позволяет варьировать размер шин в некоторых пределах, то для лета предпочтительнее более широкие покрышки. На них машина чуть лучше тормозит и меньше буксует при интенсивном разгоне. Но вместе с тем хуже управляется в поворотах малого радиуса — шине приходится проскальзывать из-за того, что противоположные стороны протектора проходят разные пути, и чем шире шина, тем больше разница проскальзывания. К тому же широкие шины всплывают в лужах при меньшей скорости, чем узкие.
От серии или высоты профиля шины напрямую зависит управляемость и устойчивость автомобиля, и плавность хода. Высокая боковина лучше противостоит ухабам, но в поворотах такая шина будет подламываться, опаздывая с реакцией, и изменять траекторию. Зато низкопрофильная шина — жесткая и не терпит плохих дорог.
Отдельная категория шин — «M+S» (грязь и снег). Такие шины обладают посредственными характеристиками на асфальте, но имеют преимущества на грунтовках и заснеженных дорогах. Впрочем на последних ведут себя хуже настоящих зимних, обозначенных дополнительно значком с трехглавой горной вершиной и снежинкой. Впрочем, значка может и не быть.
Еще одна «полувездеходная» категория – All season – всезсезонные шины. В какой-то степени они близки к шинам типа «m+s», поскольку допускают и летнюю, и зимнюю эксплуатацию. Подобная универсальность допустима в теплых регионах, где зима короткая и не холодная, а лето не очень жаркое. Универсальные шины заметно отстают от летних шин летом и от зимних – зимой.
Шины типа Run-Flat (не боящиеся проколов, благодаря усиленным боковинам) имеют свою отличительную маркировку, которая приведена в таблице:

Обозначения шин категории Run-Flat

Другие маркировки, которые можно встретить на шинах, приведены в таблице:.

Для гурманов
Такие предпочитают подбирать комплект шин из одной партии, стараясь избегать даже минимальных отклонений в свойствах. Тогда нужно обратить внимание на маркировку типа: «DOT GU N4 FRVX 1908». На шинах Michelin все вместе это называется номером сертификата производителя в соответствии с DOT, и означает следующее:

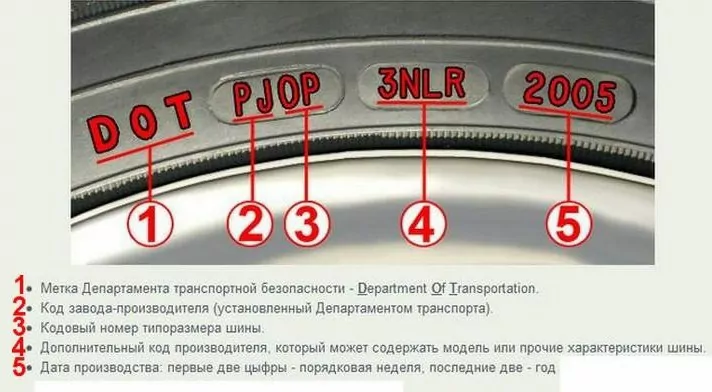

DOT (Department of Trasnpotation) – министерство транспорта США;
GU – код завода-изготовителя;
N4 – код размера:
FRVX – дополнительный код, зачастую включающий в себя номер партии или бригады;
1908 (может быть выдавлено отдельно от DOT) – две первые цифры означают неделю в году (здесь 19), две последние – год (2008) выпуска шины.
Могут быть нанесены сертификаты ECE, ETRO и FMVSS.
Шины разных партий если и различаются, то не настолько, чтобы это заметил потребитель. Разница, как правило, мизерная.
Приоткрою маленькую тайну, которую многие шинники стараются по понятным причинам не афишировать. Производители автомобилей для шин первичной комплектации выдвигают свои требования. Mercedes, например, делает упор на комфорт, BMW – на управляемость – в итоге баланс свойств шин слегка меняется. При этом название и рисунок протектора остаются нетронутыми, и на вид их различить невозможно. Потому на них наносят специальные метки, которые приведены в таблице:

Дополнительные маркировки на шинах, поставляемых на первичную комплектацию
Ставятся по требованию автопроизводителей:

Примечание:
Michelin рекомендует:
1. На автомобилях марки, выделенной жирным шрифтом недопустимо использовать шины без соответствующей маркировки.
2. Шины, выделенные жирным шрифтом недопустимо использовать на автомобилях другого производителя.

Шины без подобной маркировки — среднестатистические, и идут в продажу либо на комплектацию автомобилей без особых требований к покрышкам.
Если вы подбираете одну шину на BMW или Porsche, лучше уточнить, есть ли на ней специальная маркировка. Если есть – ищите точно такую же, заказывая через дилера автомобиля. Понятно, что такая покрышка обойдется дороже обычной магазинной. Но только тогда можно быть уверенным, что в экстренной ситуации автомобиль не взбрыкнет «среднестатистической покрышкой». Если такую найти невозможно, придется покупать в обычном шинном магазине все четыре.

О грыжестойкости
Увеличение индексов скорости и грузоподъемности не означает, что шина будет меньше бояться пробоев и притирания к бордюрам. Но небольшие преимущества все же есть. Более скоростные шины конструктивно прочнее в радиальном направлении. Зачастую благодаря усиливающей прокладке между брекером и каркасом. Такие шины чуть менее уязвимы к ударам но, как правило, более жесткие и шумные.
Шины с более высоким индексом грузоподъемности отличаются не только дополнительной подложкой, но и усиленными боковинами. Они действительно более прочные. У шин для автомобилей категории SUV усиливают подкладками еще и плечи, так что если предстоит ездить по разбитым дорогам, можно подобрать такие, подходящие по размерности и скоростным возможностям. Кстати, некоторые импортные автомобили для российского рынка производители комплектуют шинами заведомо большей грузоподъемности. Имейте ввиду, что они тяжелее, менее комфортны, и увеличивают расход топлива. К тому же, жесткие шины плохо гасят энергию ударов, потому больше страдают подвеска и кузов. Вариант некоторого увеличения «грыжестойкости» – увеличение давления выше рекомендованного на 0,3-0,5 бар. Но не забудем, что при этом ухудшится сцепление колес с дорогой и плавность хода.

Тату на плечах

1. В последнее время боковины шин некоторых производителей украсились картинками примерно следующего вида.
Слева направо это означает: лето, дождь, снег, экономия топлива, уверенное прохождение поворотов. Другие, если и вводят аналогичные значки, стараются держать их на сайте компании, ведь эта информация нужна лишь при выборе шин.

2. «Зеленые» шины отличаются уменьшенным расходом топлива и пониженным уровнем шума. Насколько – знает только сам производитель.
такой значок применяет Michelin. А Nokian и Pirelli – рельефные листочки

3. Трехглавая снежная вершина со снежинкой говорит о том, что шины созданы для суровых зимних условий. Применяется как дополнительная маркировка к шинам типа «M+S»

4. Самый удобный индикатор износа (Nokian) – достаточно беглого взгляда на протектор, чтобы узнать, какова его остаточная глубина (цифры «выдавлены» на определенную глубину) и сохранили ли шины способность оставаться зимними (снежинка сотрется с протектора, когда глубина его канавок останется меньше 4 мм)

5. Еще одна хитрость Nokian – маркировка позиционирования колес на автомобиле при сезонной смене шин.

6. Толкование круглых и треугольных цветных меток на боковинах шин не регламентировано ни одним международным или европейским документом. К примеру Bridgestone, Yokohama, Kumho, маркируют продукцию в соответствии с требованиями заводов-изготовителей автомобилей. Поэтому цветные метки можно встретить на шинах, предназначенных для первичной комплектации.
Наиболее распространенное толкование желтых меток – легчайшая часть покрышки. Красная указывает место максимальной силовой неоднородности либо наиболее тяжелой части шины. Белая метка любой формы – фрагмент штампа ОТК.
Цветные полоски в канавках протектора – это, как правило, логистические сигналы, упрощающие жизнь складским работникам.
Чтобы знать наверняка, что означает каждая конкретная цветная полоска или метка любой конфигурации, придется обратиться к производителю шины.

В подготовке статьи принял участие Сергей Мишин

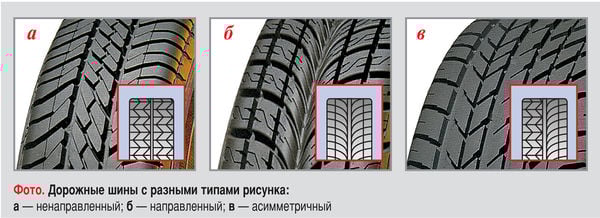

Ри­сун­ки про­те­к­то­ра шин

не­на­пра­в­лен­ный ри­су­нок (фото а) — сим­мет­рич­ный от­но­си­тель­но ра­ди­аль­ной пло­с­ко­сти ко­ле­са, про­хо­дя­щей че­рез его ось вра­ще­ния. Яв­ля­ет­ся наи­бо­лее уни­вер­саль­ным, по­э­то­му боль­шая часть шин вы­пу­с­ка­ет­ся с та­ким ри­сун­ком;
на­пра­в­лен­ный ри­су­нок (фото б) — сим­мет­рич­ный от­но­си­тель­но пло­с­ко­сти, про­хо­дя­щей че­рез се­ре­ди­ну про­те­к­то­ра. Он об­ла­да­ет улуч­шен­ной спо­соб­но­стью от­во­да во­ды из пят­на кон­та­к­та с до­ро­гой и по­ни­жен­ной шум­но­стью;
асим­мет­рич­ный ри­су­нок (фото в) — не сим­мет­рич­ный от­но­си­тель­но цен­т­раль­ной пло­с­ко­сти вра­ще­ния ко­ле­са. Его ис­поль­зу­ют для ре­а­ли­за­ции раз­ных свойств в од­ной ши­не. На­при­мер, на­руж­ная сто­ро­на ши­ны луч­ше ра­бо­та­ет на су­хой до­ро­ге, а вну­т­рен­няя — на мок­рой.

Страна и компания-производитель

Все производители наносят свой логотип и название на боковую часть колеса.

Многие фирмы имеют заводы в разных странах, и качество их продукции может существенно отличаться. Например, японские шины Bridgestone могут выпускаться Италии, Франции, Финляндии, Таиланде, Малайзии и многих других странах.

Страна производитель зашифрована в виде 2-х букв, которые расположены сразу за аббревиатурой DOT. Например:

Каждый производитель имеет собственную систему обозначения своих заводов. Так известный бренд Bridgestone наносит на борт такие коды

Дата изготовления

Один из ключевых параметров – дата выпуска шины. На нее надо смотреть и при покупке нового комплекта, не говоря уже о подержанном. Больше пяти-шести лет с даты выпуска ездить на резине не рекомендуется, хотя и не запрещено ни законодательно, ни самими производителями. Дата изготовления указана четырьмя цифрами в овале. Две первые – неделя, две вторые – год. Например, 3119 обозначает «варку» 31-й недели 2019 года.

Ос­нов­ные раз­ме­ры шин

по­са­доч­ный диа­метр (d) на обод ко­ле­са, обо­зна­ча­ет­ся в дюй­мах;
ши­ри­на про­фи­ля (s) смон­ти­ро­ван­ной на обод и на­ка­чан­ной ши­ны без на­груз­ки, обо­зна­ча­ет­ся в мил­ли­мет­рах или дюй­мах. Этот раз­мер дол­жен со­от­вет­ст­во­вать по­са­доч­ной ши­ри­не обо­да (табл. 1, 2, 3);
се­рия (h) — от­но­ше­ние вы­со­ты про­фи­ля к его ши­ри­не в про­цен­тах. Ес­ли се­рия от­сут­ст­ву­ет в мар­ки­ров­ке, зна­чит, это от­но­ше­ние 80% или бо­лее;
на­руж­ный диа­метр (D) — диа­метр смон­ти­ро­ван­ной на обод и на­ка­чан­ной ши­ны без на­груз­ки. Указывается в каталогах;
вы­со­та про­фи­ля (H) — раз­ни­ца ме­ж­ду на­руж­ным и по­са­доч­ным диа­мет­ра­ми. В обо­зна­че­нии шин не при­во­дит­ся.

Размерность шин

Размерность для многих таит загадки. Вроде бы проблем в обычной жизни нет: какие цифры указаны на боковине штатной шины, с такими нужно купить зимнюю или летнюю на замену изношенной. Но что именно они обозначают? Для примера возьмем индекс 225/50 R17 98 Н на шине Continental.

Continental PremiumContact 6

Расшифровка маркировки автошин

https://youtube.com/watch?v=jGNELdcTWJY%3Ffeature%3Doembed

На изделие наносится до 20 надписей, дающих информацию о свойствах и характеристиках. Часть обозначений носит ссылочный характер, т. е. не прямо указывает значение, а отсылает к таблице или диаграмме.

Указывается название или товарный знак производителя. Один из базовых критериев при выборе продукции, потому что покупатели полагаются на репутацию бренда, рекомендации знакомых, личный опыт использования продукта.

Торговая марка или модель

Иметь собственное обозначение, логотип может торговая марка или даже модель. Таким образом выделяется линейка продуктов, обладающая специфическими, особенными свойствами, которые требуется в краткой форме донести покупателю.

Число типоразмеров шин приближается к нескольким сотням. Такое разнообразие свойств позволяет подобрать резину для требуемой ситуации. В эту группу параметров входят внешний диаметр покрышки, ее посадочный размер, ширина профиля и его высота.

Особенностью резины является ухудшение со временем ее свойств. Это означает, что при покупке товара обязательно нужно обращать внимание на дату изготовления. Указывается в формате неделя/год выпуска.

Индекс нагрузки

Показатель нагрузочной способности, определяемый покрышкой. Выражается числовым значением от 50 до 169, соответствует грузоподъемности от 190 до 5800 кг. Общая нагрузка равняется сумме значений каждого колеса.

Таблица индекса нагрузки шин.

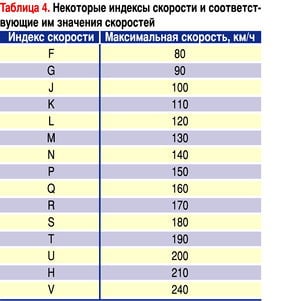

Индекс скорости

Показатель определяет максимальную скорость, при которой производитель гарантирует пробег при полной нагрузке. Изготовитель определяет значение на основе стендовых испытаний. В условиях практической эксплуатации предел этого параметра следует уменьшать на 10-15%. Обозначается буквами латинского алфавита от A до Y, соответствующими диапазону скоростей от 50 до 300 км/ч.

До появления категорий V, W, Y отдельной комбинацией ZR отмечались (после обозначения радиуса) изделия с максимальной скоростью, свыше 240 км/ч. Комбинация ZR перед значением радиуса указывает на наличие отбойника.

Таблица индекса скорости автомобильных шин.

Индекс температуры

Переносимость воздействия высокой температуры на материал покрышек характеризуется индексами A, B, C. При езде с максимальной загрузкой и на высокой скорости температура повышается до значений, при которых возможно ее расслоение, вплоть до оголения корда. Лучшее значение принадлежит A, худшее — C.

Индикаторы износа

Производители устанавливают на свою продукцию гарантийный срок, часто выражаемый в километрах. С целью своевременной замены покрышек они оснащаются индикаторами пробега.

По мере стирания резины проявляются показатели износа в виде цифр или перемычек установленного цвета.

Места расположения индикаторов помечаются символами TWI, DSI. Michelin маркирует размещение индикаторов износа фирменной эмблемой (Бибендум) или снежинкой.

Сезонность и условия эксплуатации

Все покрышки делятся на 3 группы по сезону эксплуатации:

Групп, различаемых по условиям эксплуатации, больше, чем сезонных:

Наибольшим разнообразием по условиям эксплуатации отличается список резины для внедорожников.

Направленность

Некоторые покрышки для проявления своих качеств требуют вращения только в заданном направлении, которое обозначается стилизованной стрелкой на боковой поверхности.

https://youtube.com/watch?v=6CdWzsC5tgo%3Ffeature%3Doembed

Цветовые метки

Для маркировки шин используются следующие цвета:

Камерная и бескамерная

Подавляющее большинство резины для автомобилей выпускается в бескамерном исполнении и обозначается аббревиатурой TL (Tubeless). Если покрышка рассчитана на использование камер, тогда она маркируется буквами TT (Tube Type).

Камерная и бескамерная резина.

Дополнительные обозначения

Маркируя шины, производители стараются использовать собственные знаки и логотипы, подчеркивающие особенности продвигаемой продукции:

На места расположения меток критического износа протектора у шин Continental указывают литеры TWI. На летних моделях они дополнены индикаторами с метками крестика и капли. Они сигнализируют, что резина еще не достигла минимальной высоты протектора, но ее уже недостаточно, чтобы уверенно чувствовать себя в дождь.

А еще есть индикаторы VAI на протекторе. Они нанесены симметрично в левой и правой плечевых зонах. При правильной установке колеса они меняются по мере износа резины абсолютно одинаково. Расхождения – повод заехать на стенд сход-развала. Пока технология применяется только на грузовых шинах.

К названию модели шины могут быть приписаны дополнительные литеры. Например, SUV означает ориентированность на кроссоверы и внедорожники (усиленная боковина, большая грузоподъемность), С – на коммерческий транспорт (от английского cargo, «груз»). Бывает, что покрышка сварена специально для какого-либо автоконцерна и предназначена для первичной комплектации на конвейере или продажи через его официальных дилеров. Так, у компании Continental индексы А0 и R01 зарезервированы для Audi, J – для Ягуара, N0, N1, N2 – для Porsche, M0, M01 – для Мерседеса.

Нередко на покрышке ставится информация о максимальной нагрузке и максимальном давлении открытым текстом, без иносказательных кодов и пиктограмм. Ищите словосочетания Max load и Max pressure соответственно.

Набирают популярность в мире шины с усиленной боковиной, позволяющие ехать несколько десятков километров после потери давления. Обычно пишут просто Run Flat, хотя встречаются и оригинальные обозначения. Так, концерн Continental ставит на устойчивые к проколам модели маркировку SSR.

На европейских сайтах шинных компаний указана маркировка резины по уровню шума, эффективности и экологичности. Первый обозначается цифрой от 1 (тихие) до 3 (громкие). Коэффициент сцепления с влажной дорогой и коэффициент расхода топлива – это буква от А (лучший показатель) до G (худший). В России такая классификация пока не применяется.

Дополнительная маркировка шин

Кроме перечисленных выше параметров на боковине покрышки часто можно встретить ряд других обозначений, несколько усложняющих расшифровку маркировки.

Например, три или четыре цифры в овале обозначают неделю и год выпуска шины. Некоторые производители включают дату изготовления в индивидуальный (серийный) номер покрышки:

Некоторые шины могут иметь специфические маркировки, гласящие о том, что их можно устанавливать только на передние или задние колеса:

На покрышках с симметричным рисунком подобные обозначения отсутствуют, следовательно, их разрешается устанавливать любой стороной.

Производитель также стремится подчеркнуть, что его изделия отличаются высоким качеством, размещая на покрышках маркировку типа «TREAD: 2 PL- RAYON: 2 PL-STEEL». Эта надпись обозначает, что брекет шины изготовлен из двух слоев вискозного и двух слоев металлического корда. Обозначение «SIDEWALL 2 PL-RAYON» гласит о количестве слоев и материале каркаса.

Не меньше внимания уделяют производители шин и вопросам безопасности. Именно поэтому маркировка может «рассказать» о проведенных испытаниях и о допуске к эксплуатации данных покрышек на территории отдельной страны:

Мар­ки­ров­ка зарубежных шин

На них мо­гут быть не­ко­то­рые дру­гие обо­зна­че­ния:
“Тous terrain” — все­се­зон­ная;
“R+W” (Road + Winter) — до­рож­ная + зим­няя (универсальная);
“Retread” — вос­ста­но­в­лен­ная;
“Inside” — вну­т­рен­няя сто­ро­на;
“Outside” — на­руж­ная сто­ро­на;
“Rotation” — на­пра­в­ле­ние вра­ще­ния (для шин с на­пра­в­лен­ным ри­сун­ком);
“Side facing inwards” — сто­ро­на, об­ра­щен­ная внутрь;
“Side facing outwards” — сто­ро­на, об­ра­щен­ная на­ру­жу (для асим­мет­рич­ных шин);
“Steel” — обо­зна­че­ние на­ли­чия ме­тал­ло­кор­да;
“TL” — бес­ка­мер­ная ши­на;
“ТТ” или “MIT SCHLAUCH” — ка­мер­ная ши­на.

Разбор маркировки автомобильных шин на примере

Расшифровка обозначения автомобильной покрышки на собственной машине эффективно помогает закрепить материал и не ошибаться при выборе резины и дисков. Рассмотрим колеса ROSAVA ITEGRO 195/60R15. Анализ маркировки показывает, что изготовитель продукции торговой марки ITEGRO — компания Росава. Ширина профиля составляет 195 мм, а его высота равна 60% от ширины. Внутренний диаметр резины (размер обода) равен 15 дюймам. Дата изготовления резинового изделия расположена вблизи обода и состоит из пары чисел 05/19, означающих дату изготовления — февраль 2019 г.

Дополнительная информация

Получить шинный рейтинг и узнать место предполагаемой покупки в нем целесообразно в специализированных изданиях. Читаемые обзоры производителя не всегда соответствуют заявленным характеристикам. Дополнительные виды обозначений носят вспомогательный информационный характер.

Американская маркировка автомобильных шин

Наличие аббревиатуры DOT указывает на американский стандарт обозначения DOT 33×12.50 R16 LT 115H, где:

Иногда наносится маркировка в 2 стандартах, DOT и E.

Новая маркировка

В России вводится обязательная маркировка шин в целях борьбы с «серыми» поставками. Уникальный код Data Matrix обладает высокой степенью защиты и считывается через несколько слоев упаковки. Декларируется, что его невозможно подделать или скопировать, а зашитые в нем сведения считываются даже при частичном повреждении. Код может расшифровать каждый покупатель. Для этого его необходимо просканировать специальным мобильным приложением «Честный знак». После чего на экране гаджета высветятся сведения о производителе и импортере, характеристики товара, дата ввода в оборот в России.

Обязательная маркировка введена с 1 ноября 2020 года. С этого дня запрещены производство, импорт в Россию и покупка у производителей и импортеров резины без меток установленного образца. С 15 декабря запрещен весь оборот немаркированных покрышек. Складские остатки разрешали снабжать метками до 1 марта 2021 года.

Концерн Continental в первых рядах участвовал в тестировании технологии в России и полностью готов к ее внедрению. В течение 2019 года он вместе с сотнями других компаний из разных отраслей в нашей стране сгенерировал тысячи кодов, отрабатывая систему. Более того, в мировом масштабе у компании уже готовы решения по интегрированию в покрышки электронных чипов, позволяющих контролировать их состояние, включая степень износа.

Подсказки при монтаже

С обеих сторон направленных моделей в обязательном порядке наносится слово Rotation («вращение»). Расположенная рядом с ним стрелка подскажет направление вращения колеса при движении автомобиля вперед.

Российская маркировка автомобильных шин

Обозначение по российскому стандарту определяется наличием аббревиатуры ТУ (технические условия) или TU при поставке на экспорт. Пример маркировочной надписи на радиальной шине, произведенной в РФ, — Amtel Planet NV-112В 175/70R13 Steel 4419 Tubeless Made in Russia, где:

Обозначения маркировки автомобильных шин.

Выбираем шины самостоятельно

Как мы убедились, расшифровка маркировки шин для легковых автомобилей не сложный процесс. Знание нюансов обозначения шин поможет приобрести не просто подходящий, а лучший и качественный комплект из всех предложений,не полагаясь всецело на советы не всегда опытного и честного продавца.

Каждый владелец транспортного средства руководствуется при выборе своими личными предпочтениями и финансовыми возможностями. Единственное правило для всех без исключения марок автомобилей – выбирать резину строго соответствующую рекомендациям производителя.

Маркировка шин для легковых автомобилей

На рисунке ниже показан принцип маркировки шин с расшифровкой обозначений на них, который используется ведущими производителями автопокрышек.

Маркировка автомобильных шин состоит из ряда цифровых и буквенных обозначений, расшифровка которых позволяет узнать полную информацию о них:

Ниже мы рассмотрим подробно каждое из этих обозначений в маркировке.

Производители шин

Первое, на что обычно обращают внимание автолюбители, так это на производителя покрышек. Среди самых известных брендов выделяются изделия компаний:

Принято считать, что чем солиднее бренд, тем качественнее колеса. Но, как показывает практика – это не всегда так.

Многие именитые компании, например Michelin, имеют свои производства за рубежом и кроме французской резины можно попасть на шины, изготовленные в Испании и Сербии, а то и на Тайване. И качество этих изделий может очень сильно отличаться, как, впрочем, и цена.

Менее известными на рынке автомобильных шин являются торговые марки: Mitas, Cheng Shin, AvonShinco, Sava, Kenda, Duro, Maxxis.

Модель и тип протектора

Шины должны, прежде всего, соответствовать требованиям, предъявляемым производителем автомобиля. Поэтому начинать подбор покрышек, на наш взгляд, следует с выбора определенной модели и типа протектора.

В зависимости от типа протектора автошины могут быть:

Также можно встретить шины без рисунка (слик) которые обеспечивают оптимальное сцепление с максимально ровным и сухим дорожным покрытием, и дождевые – для уверенной езды по мокрым дорогам.

К примеру, известными моделями автомобильных покрышек компании Michelin являются Bopper, Macadam, Pilot City, Pilot Power и Pilot Sport. Каждая модель имеет свои конструктивные особенности и состав резины.

Далее специалисты рекомендуют обратить внимание на такие специфические параметры, как индексы скорости, нагрузки и конструкции шины.

Индекс скорости условно обозначает максимально допустимую скорость колеса. В таблице ниже приведена расшифровка индексов скорости автомобильных шин.

Таблица 1 – Индексы скорости шин

Значения индекса скорости обозначаются буквами от «А» (скорость 40 км/ч) до «Z» (скорость более 300 км/ч). Правда, разработчики стандарта несколько нарушили алфавитную последовательность, разместив «Н» (скорость до 210 км/ч) между литерами «U» и «V».

Индекс нагрузки указывает на максимально допустимую нагрузку на покрышку при максимальном внутреннем давлении воздуха в ней. В следующий таблице приведена расшифровка индексов нагрузки в маркировке шин.

Таблица 2 – Индексы нагрузки шин

Для шин легковых автомобилей индексы нагрузки обозначаются цифрами от «50» (максимальная нагрузка равна 190 кг) до «100» (максимальная нагрузка – 800 кг). Кроме того, встречаются обозначение максимальной нагрузки как в килограммах (KG) так и в фунтах (LBS) – «Max. Load 212KG» или «Max. Load 467LBS».

Максимально допустимое давление воздуха указывается в килопаскалях (kpa) или фунтах (psi) на квадратный дюйм. Соотношение между килопаскалем и фунтом составляет 6,9 кПа = 1 psi. Например, «290 kpa (42psi) сold». Параметры указываются для шин в «холодном» состоянии.

Полезная ссылка: Таблицы давления в шинах по марке автомобиля.

Не стоит, наверное, напоминать, что превышение допустимых значений может вызвать довольно серьезные повреждения колёс. Поэтому выбирайте покрышки с небольшим запасом, чтобы избежать нестандартных ситуаций на дороге. Подробней о том, как правильно это делать читайте здесь.

Индекс конструкции

С помощью индекса конструкции производитель шин обозначает их некоторые конструктивные особенности:

Размеры шин

Размер при маркировке шин традиционно обозначается числовым выражением соотношения Х/Y-Z, где:

Например, маркировка «205/60-18» означает, что поперечное сечение покрышки равно 205 мм, значение отношения высоты к ширине равно 60%!, а посадочный размер внутреннего кольца шины равен 18 дюймов.

В случаях если ширина указывается в дюймах (3,00-10), то высота профиля в маркировке не обозначается. Иногда высоту профиля еще называют серией шины. При этом в полнопрофильных покрышках со стандартным значением отношения высоты к ширине (80 или 82 процента), номер серии также может не указываться.

К примеру, иногда встречается такая маркировка – 185 R14 C 102 Q.

Тип шины

Несмотря на особую популярность бескамерных покрышек, колеса с камерми все еще встречаются довольно часто.

Герметичность бескамерных покрышек достигается за счет применения в них слоя специальной резины, которая наносится на внутреннее кольцо, прилегающее к ободу колесного диска. Они фиксируются на ободе за счет конструктивных элементов диска (так называемых, хампов).

Теоретически бескамерную шину можно использовать и с камерой. При этом стоит помнить, что конструкция внутренней полости таких покрышек не рассчитана на контакт с камерой, что отрицательно сказывается на сроке службы камеры.

Также, не имеет ни какого смысла устанавливать камерные покрышки (типа «ТТ») на легкосплавные диски, которые предполагают использование бескамерных шин.

Больше информации с рекомендациями по использованию колесных дисков можно найти по ссылке: Какие диски лучше – литые или штампованные?

Европейская маркировка шин

Наличие буквы E в надписи указывает на европейский стандарт, введенный в действие с 01.11.2012. Новые требования не распространяются на покрышки:

Пример обозначения 195/55R15 94V, где:

С 2012 г. продукция европейских производителей маркируется наклейками, которые характеризуют топливную эффективность, устойчивость к аквапланированию и шумовые свойства изделия. Первые 2 параметра делятся на 7 уровней, от A до G, где первый — лучший. Шумность покрышек делится на 3 категории, лучшее значение показано 1 закрашенной волной, худшее — 3. Показатель измеряется в dB при скорости 80 км/ч и должен находиться в диапазоне 72-84 дБ.

Маркировка шин из Европы, введенная в 2012 году.

Мар­ки­ров­ка шин оте­че­ст­вен­но­го про­из­вод­ст­ва

Для обеспечения наилучшей управляемости, устойчивости и проходимости необходимо, чтобы шины соответствовали автомобилю и условиям его эксплуатации.

Шина состоит из: каркаса, слоев брекера, протектора, борта и боковой части.
В зависимости от ориентации нитей корда в каркасе различают шины:
радиальные
диагональные
В радиальных шинах нити корда расположены вдоль радиуса колеса, а в диагональных — под углом к радиусу колеса, причем нити соседних слоев перекрещиваются. Радиальные шины более жесткие, у них больший ресурс, лучшая стабильность формы пятна контакта, меньшее сопротивление качению.

1. Бортовое проволочное кольцо
2. Боковина
3. Продольная канавка протектора
4. Плечевая часть протектора
5. Центральное ребро протектора
6. Протектор
7. Нейлоновый слой брекера
8. 2-й слой стального брекера
9. 1-й слой стального брекера
10. 2-й слой текстильного каркаса
11. 1-й слой текстильного каркаса
12. Бортовая лента
13. Пятка борта
14. Основание борта
15. Носок борта
16. Наполнительный шнур
17. Герметизирующий слой
18. Подканавочный слой протектора

Покрышка имеет следующие составные части:
— каркас — главный силовой элемент покрышки, состоящий из одного или нескольких слоев обрезиненного корда, закрепленных, как правило, на бортовых кольцах. Корд представляет собой ткань, состоящую из толстых нитей основы и тонких редких нитей по утку, изготавливаемую на основе натуральных или синтетических волокон, или тонких стальных нитей (металлокорд);
— брекер — внутренняя деталь покрышки, расположенная между каркасом и протектором и состоящая из нескольких слоев обрезиненного металлического или другого корда. Брекер предназначен для смягчения ударных нагрузок на шину, возникающих при движении автомобиля по дороге;
— протектор — наружная резиновая часть покрышки шины, как правило, с рельефным рисунком, обеспечивающая сцепление с дорогой и предохраняющая каркас от повреждений;
— боковина — слой покровной резины, расположенный на боковой стенке покрышки, предохраняющий каркас от наружных повреждений;
— борт покрышки — жесткая часть пневматической шины, обеспечивающая ее крепление на ободе колеса.
В брекере диагональных шин нити корда в смежных слоях пересекаются друг с другом под углом от 45 до 60°, а в радиальных — под углом от 45 до 65°.
Радиальные шины, в отличие от диагональных, имеют каркас с меньшим числом слоев корда, мощный брекер (чаще металлокордный), что обеспечивает им меньшую окружную деформацию при качении и меньшее проскальзывание протектора при контакте с дорогой. Радиальные шины имеют также пониженное теплообразование и меньшие потери на качение, большие сроки службы, выдерживают более высокую нагрузку и скорость.
